Un elemento vite di ricambio deve fare più che corrispondere alla dimensione nominale dell'estrusore. Per una linea di estrusione bivite esistente di classe 75, il nuovo elemento deve anche riprodurre il diametro esterno richiesto, il profilo di lavoro a tre eliche, la lunghezza, l'interfaccia scanalata, le dimensioni della faccia terminale e la posizione di assemblaggio.

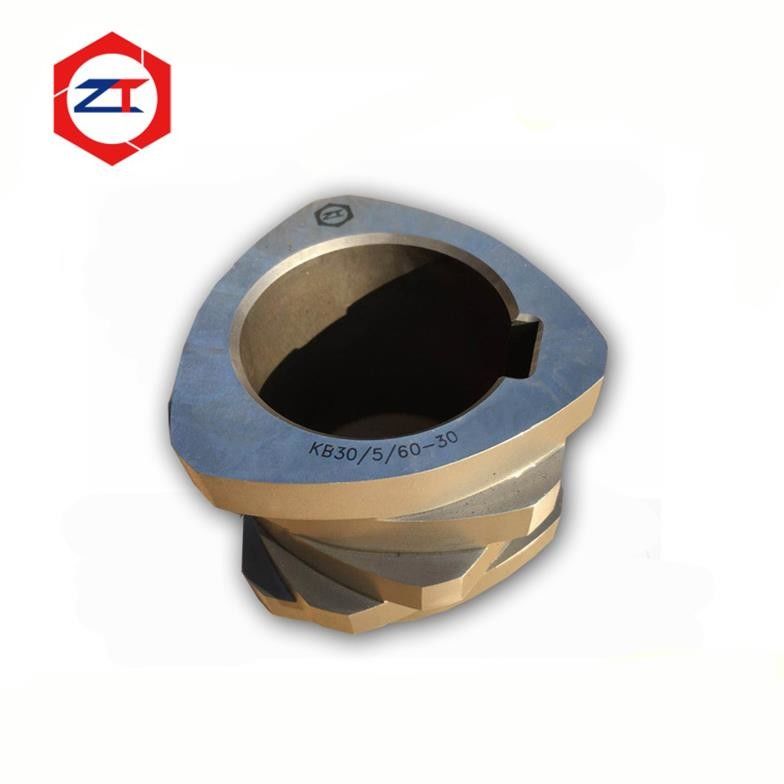

Questo elemento vite bivite di precisione da 71 mm è progettato per applicazioni di sostituzione OEM in cui la coerenza dimensionale e la corretta vestibilità di montaggio sono fondamentali. L'elemento utilizza acciaio per utensili W6Mo5Cr4V2 / 6542 ed è prodotto con tolleranze dimensionali controllate per aiutare a mantenere la compatibilità con l'assieme vite esistente.
Per i clienti che sostituiscono solo uno o diversi elementi usurati, la geometria accurata è particolarmente importante perché il nuovo componente deve funzionare correttamente con gli elementi originali rimanenti già installati sull'albero.
Perché la precisione conta in un elemento vite di ricambio da 71 mm
Un assieme vite bivite modulare può contenere molti elementi di trasporto, impastamento, miscelazione e transizione individuali. Ogni componente è posizionato contro il successivo per formare la configurazione completa della vite.
Se un elemento di ricambio ha una lunghezza, un profilo esterno o una dimensione della faccia terminale errati, l'errore non rimane isolato a un componente. Può influire sull'impilamento finale delle viti, sul posizionamento degli elementi e sulla condizione di assemblaggio.
Per questo elemento vite da 71 mm, le tolleranze di produzione controllate includono:
- Tolleranza di lunghezza: ±0,01 mm
- Tolleranza OD: -0,03 / 0 mm
- Tolleranza arco di transizione: ±0,02 mm
Queste dimensioni controllate sono particolarmente importanti per i progetti di sostituzione OEM in cui il nuovo elemento deve adattarsi a un sistema vite esistente piuttosto che a un assieme completamente nuovo.
La geometria a tre eliche deve corrispondere alla posizione di processo originale
Un elemento vite a tre eliche ha una geometria di lavoro diversa dagli elementi convenzionali a una o due eliche.
Tuttavia, tre eliche non dovrebbero essere automaticamente descritte come "migliori" o "prestazioni superiori". La geometria corretta dipende dalla configurazione originale della vite e dalla funzione dell'elemento in quella posizione di processo.
Per un progetto di sostituzione OEM, l'obiettivo principale è riprodurre accuratamente il profilo a tre eliche richiesto in modo che il componente di ricambio continui a svolgere la funzione prevista all'interno del design della vite esistente.
I parametri di sostituzione importanti includono:
- Profilo a tre eliche
- Diametro esterno
- Lunghezza dell'elemento
- Passo e avanzamento
- Geometria di transizione
- Interfaccia scanalata interna
- Dimensioni della faccia terminale
- Posizione di installazione nella configurazione della vite
Se l'elemento originale ha già subito un'usura significativa, queste dimensioni non dovrebbero essere copiate direttamente senza prima identificare quali superfici hanno perso materiale durante il servizio.
Acciaio per utensili W6Mo5Cr4V2 / 6542 per applicazioni soggette a usura
L'attuale elemento da 71 mm è prodotto in W6Mo5Cr4V2, comunemente noto come acciaio per utensili 6542.
Per l'estrusione bivite, la selezione del materiale dovrebbe sempre essere collegata alla condizione operativa effettiva. Il tasso di usura può variare in modo significativo a seconda del tipo di polimero, del contenuto di riempitivo, della fibra di vetro, degli additivi minerali, della velocità della vite, della coppia e della posizione dell'elemento nella configurazione della vite.
L'acciaio per utensili può fornire una soluzione pratica resistente all'usura per molte applicazioni di compounding, ma il materiale più duro o più costoso non è automaticamente la scelta corretta per ogni posizione.
Se l'elemento 6542 esistente fornisce già una durata di servizio accettabile, può essere appropriato riprodurre la specifica del materiale originale. Se l'usura è insolitamente rapida, la condizione del processo e il meccanismo di usura dovrebbero essere esaminati prima di produrre semplicemente un altro elemento identico.
La sostituzione OEM richiede più di un OD da 71 mm
Il diametro esterno nominale è solo il punto di partenza per la sostituzione.
Un elemento vite di ricambio OEM di precisione dovrebbe anche corrispondere a:
Profilo di lavoro → Passo e avanzamento → Lunghezza dell'elemento → Scanalatura interna → Facce terminali → Geometria di transizione → Posizione nella configurazione della vite
L'interfaccia scanalata è particolarmente importante perché collega l'elemento vite all'albero e trasferisce la coppia attraverso l'assieme vite modulare.
Se la scanalatura è troppo allentata, un gioco eccessivo può contribuire al movimento e all'usura dell'interfaccia. Se è troppo stretta, l'installazione e la rimozione possono diventare difficili.
L'obiettivo è quindi riprodurre la vestibilità scanalata richiesta, non semplicemente produrre un componente con lo stesso aspetto esterno.
Perché l'accuratezza della faccia terminale e della lunghezza conta
Molteplici elementi vite sono assemblati continuamente lungo l'albero.
Ciò significa che un piccolo errore dimensionale in un elemento può contribuire a un errore accumulato quando molti elementi vengono installati insieme.
La lunghezza controllata dell'elemento e le facce terminali lavorate con precisione aiutano a mantenere l'impilamento completo della vite progettato e il corretto contatto tra i componenti adiacenti.
Ciò diventa particolarmente importante quando i clienti sostituiscono solo diversi elementi usurati mantenendo il set di viti rimanente.
Le nuove parti devono integrarsi nell'assieme esistente senza creare vuoti inaspettati, interferenze o modifiche alla lunghezza totale dell'impilamento.
Sostituzione di un elemento usurato da un vecchio campione
Un disegno originale è il riferimento preferito per una sostituzione OEM, ma non è sempre disponibile sulle linee di estrusione più vecchie.
È anche possibile misurare un elemento vite esistente e utilizzarlo come riferimento di sostituzione.
Tuttavia, un componente usurato non dovrebbe essere copiato ciecamente.
Prima di determinare le nuove dimensioni di produzione, l'elemento usurato dovrebbe essere valutato per identificare:
- Superfici di riferimento originali
- Superfici delle eliche usurate
- Variazioni del diametro esterno
- Usura della scanalatura
- Condizione della faccia terminale
- Usura del profilo di transizione
Ove possibile, confrontare l'elemento usurato con gli elementi adiacenti, l'interfaccia dell'albero o altri dati dimensionali originali può aiutare a ricostruire la geometria funzionale corretta.
Possono essere sostituiti solo gli elementi vite usurati?
In molti sistemi bivite modulari, sì.
Se l'albero, il cilindro e gli elementi vite rimanenti sono ancora in condizioni accettabili, singoli elementi usurati possono essere valutati per la sostituzione invece di sostituire automaticamente l'intero set di viti.
Il requisito importante è la compatibilità dimensionale e funzionale.
L'elemento di ricambio deve corrispondere alla scanalatura dell'albero esistente, agli elementi vicini e alla posizione di processo originale.
Per questo motivo, si consiglia di identificare la posizione usurata nella configurazione della vite prima di produrre il pezzo di ricambio.
Quali informazioni sono necessarie per una revisione di sostituzione?
Per una valutazione iniziale, si prega di fornire:
- Modello di estrusore o informazioni sulla macchina di classe 75
- Disegno o campione dell'elemento vite esistente
- Posizione dell'elemento vite nella configurazione della vite
- Informazioni sul polimero processato e sui riempitivi
- Foto dell'elemento usurato
- Informazioni sull'albero o sulla scanalatura corrispondente, se disponibili
Se il disegno originale non è disponibile, l'elemento esistente può essere misurato dopo che le aree usurate sono state identificate.
FAQ
Un OD da 71 mm è sufficiente per produrre un elemento vite di ricambio?
No. Il profilo di lavoro, la lunghezza dell'elemento, il passo, la scanalatura, le facce terminali e la geometria di transizione devono anche corrispondere all'assieme vite esistente.
Perché la tolleranza dimensionale è importante per la sostituzione di singoli elementi?
Perché il nuovo elemento deve assemblarsi correttamente con gli elementi vicini esistenti. Errori di lunghezza o profilo possono influire sulla vestibilità e sulle dimensioni totali dell'impilamento delle viti.
Un elemento a tre eliche è sempre migliore di un design a due eliche?
No. Il numero di eliche e la geometria dovrebbero corrispondere alla funzione di processo originale e alla configurazione della vite. L'obiettivo di una sostituzione OEM è un'accurata corrispondenza funzionale piuttosto che cambiare la geometria senza valutazione del processo.
Un elemento vite usurato può essere utilizzato come campione?
Sì. Tuttavia, le superfici usurate devono prima essere identificate in modo che l'usura di servizio non venga riprodotta nel nuovo elemento.
Possono essere sostituiti solo uno o diversi elementi vite usurati?
Sì, quando il set di viti rimanente, l'albero e il cilindro sono ancora adatti all'uso continuato e gli elementi di ricambio possono essere abbinati con precisione.
Richiedi una revisione di sostituzione dell'elemento vite da 71 mm
Se la tua linea di estrusione di classe 75 ha elementi vite a tre eliche usurati, inviaci l'elemento esistente, il disegno o le informazioni dimensionali insieme alla sua posizione nella configurazione della vite.
Possiamo valutare:
Dimensioni da 71 mm → Profilo a tre eliche → Interfaccia scanalata → Lunghezza dell'elemento → Vestibilità della faccia terminale → Materiale → Compatibilità di sostituzione OEM
