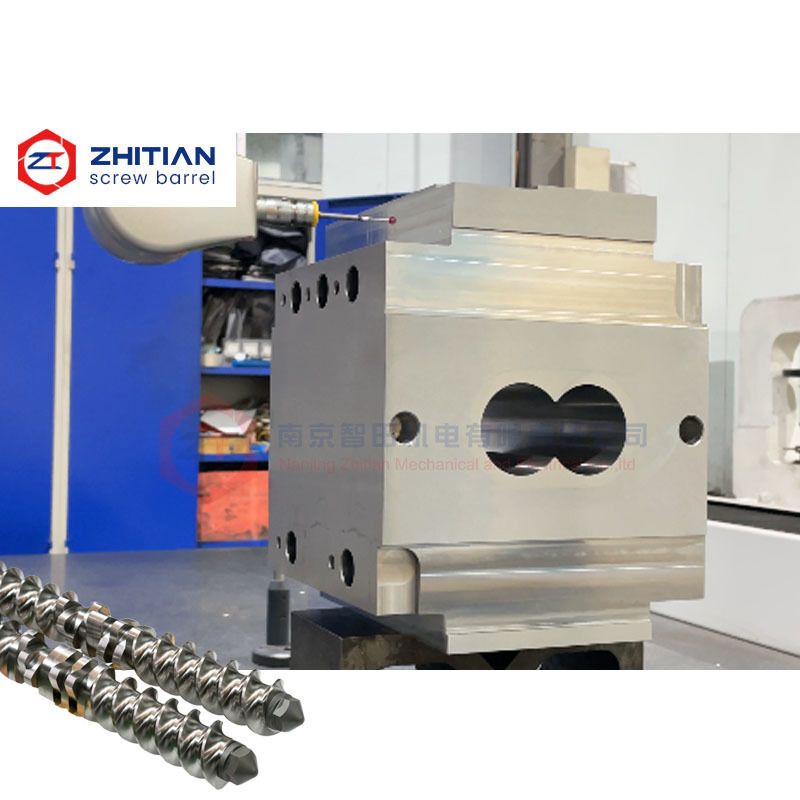

Questa camicia per estrusore bivite è progettata con circuiti di riscaldamento e raffreddamento configurati in modo indipendente per singole sezioni della camicia.
Consente a diverse zone di processo di operare a temperature target differenti anziché fare affidamento su un'unica condizione termica uniforme sull'intera linea di estrusione.
Il design aiuta gli utenti ad affrontare problemi di processo comuni come:
- Interferenza termica tra sezioni adiacenti della camicia
- Lenta risposta quando le temperature di processo necessitano di aggiustamenti
- Temperatura del fuso instabile durante lunghe corse di produzione
- Surriscaldamento nelle zone di miscelazione ad alto taglio
- Raffreddamento insufficiente vicino alle posizioni di alimentazione o di alimentazione laterale
- Variazione lotto-lotto causata da condizioni termiche incoerenti
- Difficoltà nella lavorazione di materiali con diversi requisiti termici
I fori di riscaldamento, i canali di raffreddamento, le posizioni dei sensori e le interfacce di connessione possono essere personalizzati in base al disegno originale della camicia, al campione utilizzato e al processo di estrusione.
Specifiche Chiave
| Articolo |
Configurazione Disponibile |
| Tipo di prodotto |
Camicia per estrusore bivite a temperatura controllata |
| Struttura della camicia |
Costruzione modulare segmentata |
| Controllo della temperatura |
Riscaldamento e raffreddamento indipendenti per sezione della camicia |
| Sezioni disponibili |
Chiusa, di alimentazione, di sfiato, sottovuoto e di alimentazione laterale |
| Configurazione di riscaldamento |
Fori di riscaldamento personalizzati o interfacce di riscaldamento |
| Configurazione di raffreddamento |
Canali dell'acqua indipendenti con posizioni di ingresso e uscita personalizzate |
| Configurazione sensori |
Fori per sensori di temperatura personalizzati |
| Base di produzione |
Disegno, campione utilizzato o dimensioni misurate |
| Opzioni materiali |
Acciaio nitrurato, acciaio per utensili, strutture bimetalliche e rivestite in lega |
| Ispezione |
Dimensioni, posizione del canale e prestazioni di tenuta |
| Scopo principale |
Ridurre l'interferenza termica e stabilizzare la temperatura di processo |
Controllare ogni zona di processo in modo indipendente
Le diverse fasi dell'estrusione bivite non richiedono sempre la stessa temperatura.
La zona di alimentazione potrebbe richiedere raffreddamento per prevenire un ammorbidimento prematuro o un ponte di materiale. Le zone di fusione e miscelazione potrebbero richiedere riscaldamento controllato, mentre le sezioni ad alto taglio potrebbero generare calore interno sufficiente e richiedere raffreddamento aggiuntivo.
Una configurazione della camicia controllata in modo indipendente consente di regolare la temperatura di ogni sezione in base alla sua effettiva funzione di processo.
Ciò offre maggiore flessibilità nella lavorazione di:
- Polimeri termosensibili
- Plastiche tecniche
- Masterbatch di colore e additivi
- Formulazioni reattive
- Materiali con finestre di processo ristrette
- Composti che richiedono fusione a stadi
- Prodotti che vengono frequentemente cambiati sulla stessa linea di estrusione
Ridurre l'interferenza termica tra sezioni adiacenti
Il calore può trasferirsi da una sezione della camicia all'altra attraverso il corpo della camicia, le superfici di connessione e il materiale lavorato.
Quando le zone adiacenti hanno requisiti di temperatura significativamente diversi, questa interazione termica può rendere il controllo della temperatura meno reattivo.
Le possibili conseguenze includono:
- La sezione di alimentazione diventa troppo calda
- Fusione prematura vicino all'apertura di alimentazione
- Ponte di materiale o alimentazione irregolare
- Temperatura del fuso eccessiva nella zona di miscelazione
- Tempo di raffreddamento più lungo dopo un cambio prodotto
- Frequenti aggiustamenti manuali delle impostazioni di temperatura
I canali di riscaldamento e raffreddamento indipendenti non possono eliminare completamente il trasferimento di calore, ma forniscono un migliore controllo su come ogni sezione della camicia risponde alle variazioni di processo.
La condizione termica finale dipende anche dalla velocità della vite, dalla produttività, dall'energia di taglio, dalle proprietà del materiale e dalle condizioni dell'acqua di raffreddamento.
Migliorare la stabilità della temperatura nelle zone ad alto taglio
Il taglio meccanico generato dagli elementi rotanti della vite può creare una quantità significativa di calore.
Nelle zone di impastamento intensivo, miscelazione e accumulo di pressione, la temperatura del materiale può continuare a salire anche quando i riscaldatori esterni sono spenti.
Una sezione della camicia con un circuito di raffreddamento dedicato può rimuovere parte di questo calore in eccesso e aiutare a mantenere una finestra di processo più stabile.
Ciò può aiutare a ridurre:
- Degradazione del polimero
- Scolorimento
- Variazioni di viscosità
- Generazione eccessiva di volatili
- Pressione del fuso instabile
- Variazione delle proprietà del prodotto finale
La configurazione del canale di raffreddamento dovrebbe essere valutata insieme al design della vite e alle condizioni operative. Una modifica della camicia da sola non può correggere un taglio eccessivo causato da una configurazione della vite inadeguata.
Supportare condizioni di alimentazione stabili
Il controllo della temperatura vicino alle zone di alimentazione principale e di alimentazione laterale è particolarmente importante per i materiali che si ammorbidiscono facilmente o hanno bassa densità apparente.
Se la camicia di alimentazione diventa troppo calda, il materiale può aderire all'apertura della camicia o iniziare a fondere prima di entrare nella zona di processo prevista.
Ciò può causare:
- Assunzione irregolare del materiale
- Fluttuazione dell'alimentazione
- Minore produzione
- Accumulo di materiale vicino alla porta di alimentazione
- Aumento della frequenza di pulizia
Canali di raffreddamento dedicati possono essere disposti attorno alla sezione di alimentazione in base alle dimensioni dell'apertura, alla posizione dell'alimentatore e alla struttura della camicia disponibile.
Il layout di raffreddamento dovrebbe evitare di indebolire aree strutturali critiche o di interferire con fori per bulloni e superfici di connessione.
Layout di riscaldamento e raffreddamento personalizzato
Il sistema di controllo termico può essere prodotto secondo la disposizione originale della macchina o personalizzato per un processo rivisto.
La personalizzazione disponibile include:
- Quantità e posizione dei fori di riscaldamento
- Diametro e profondità dei fori di riscaldamento
- Direzione del canale di raffreddamento
- Posizioni di ingresso e uscita dell'acqua di raffreddamento
- Circuiti indipendenti per singole sezioni
- Posizione del sensore di temperatura
- Disposizione delle porte e delle flange
- Interfacce per tubi flessibili o tubazioni esistenti
- Struttura di tenuta
- Dimensioni di connessione con camicie adiacenti
Per progetti di sostituzione, la nuova camicia dovrebbe connettersi al sistema di riscaldamento, raffreddamento e sensori esistente senza richiedere modifiche non necessarie alla macchina.
Scegliere il materiale della camicia separatamente dal design termico
La struttura di controllo della temperatura e il materiale di usura della camicia sono due decisioni di progettazione separate.
Una camicia nitrurata standard può essere adatta per la lavorazione generale dei polimeri con usura moderata. Applicazioni più esigenti potrebbero richiedere una protezione aggiuntiva del foro.
Le opzioni di materiale disponibili includono:
- 38CrMoAlA con foro nitrurato
- Rivestimento in acciaio per utensili
- Rivestimento bimetallico
- Rivestimento resistente all'usura a base di nichel
- Foro interno saldato al laser
- Manicotto in lega integrale
- Sistema in lega resistente alla corrosione
Il materiale dovrebbe essere selezionato in base alle condizioni di abrasione, corrosione, pressione e pulizia piuttosto che solo al requisito di temperatura.
Produzione e ispezione dei canali
Le caratteristiche di riscaldamento e raffreddamento devono essere posizionate con precisione perché si trovano vicino al foro, ai fori per bulloni e alle strutture di connessione.
L'ispezione può includere:
- Dimensioni del foro interno
- Distanza tra centri
- Lunghezza totale della camicia
- Precisione della superficie di connessione
- Posizione e profondità del foro di riscaldamento
- Posizione del canale di raffreddamento
- Dimensioni di ingresso e uscita
- Posizione del sensore di temperatura
- Continuità del canale
- Tenuta del canale di raffreddamento
- Allineamento con le sezioni adiacenti
Test di pressione o di tenuta possono essere eseguiti sui canali di raffreddamento prima della spedizione.
I registri di ispezione possono anche essere conservati per futuri riordini.
Informazioni richieste per la valutazione tecnica
Si prega di fornire:
- Disegno originale della camicia o campione utilizzato
- Posizione della camicia nel processo di estrusione
- Metodo di riscaldamento esistente
- Layout del canale di raffreddamento esistente
- Posizioni di ingresso e uscita dell'acqua di raffreddamento
- Disposizione dei sensori di temperatura
- Temperatura target attuale per ogni zona
- Fluttuazione effettiva della temperatura
- Materiale lavorato
- Velocità della vite e produttività approssimativa
- Descrizione del problema termico attuale
- Quantità richiesta
I dati di temperatura dalla produzione effettiva possono aiutare a determinare se il problema principale deriva dalla camicia, dalle impostazioni di processo, dalla configurazione della vite o dal sistema di raffreddamento.
Domande frequenti
Ogni sezione della camicia può avere un circuito di raffreddamento separato?
Sì, quando la struttura della camicia e lo spazio disponibile lo consentono. Il layout del canale deve essere coordinato con i fori per bulloni, le porte, i fori di riscaldamento e le superfici di connessione.
Il raffreddamento indipendente può prevenire completamente il surriscaldamento?
Non necessariamente. Il surriscaldamento può anche essere causato da una velocità della vite eccessiva, un taglio elevato, un flusso di materiale ristretto o una configurazione della vite inadeguata. L'intero processo dovrebbe essere valutato.
La nuova camicia può connettersi al sistema di riscaldamento e raffreddamento esistente?
Sì. Le posizioni di ingresso, le posizioni di uscita, i fori di riscaldamento e le interfacce dei sensori possono essere abbinati alla disposizione originale quando vengono fornite dimensioni accurate.
Il controllo indipendente della temperatura è utile per frequenti cambi di materiale?
Sì. Il controllo separato delle zone della camicia può facilitare la regolazione delle diverse sezioni di processo durante i cambi di prodotto, sebbene il tempo di risposta effettivo dipenda anche dalla massa della camicia, dalla potenza di riscaldamento e dalle condizioni dell'acqua di raffreddamento.
Richiedi una revisione della configurazione del controllo della temperatura
Inviaci il tuo disegno della camicia, il layout di riscaldamento e raffreddamento esistente e il problema attuale del controllo della temperatura.
Possiamo aiutare a valutare:
- Quali sezioni della camicia richiedono raffreddamento indipendente
- Se le posizioni di riscaldamento o dei sensori dovrebbero essere modificate
- Se le zone di temperatura adiacenti si interferiscono a vicenda
- Se le interfacce di raffreddamento esistenti possono essere mantenute
- Quali dimensioni devono essere confermate prima della produzione
Invia i tuoi requisiti di zona di temperatura per la revisione tecnica
