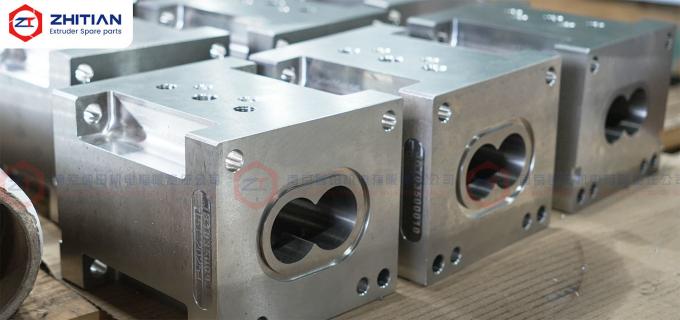

Questa canna per estrusore bivite da laboratorio da 35 mm è progettata per la ricerca sui materiali, lo screening delle formulazioni, lo sviluppo dei processi e le prove pilota su piccola scala.
La sua struttura modulare segmentata consente di configurare singole sezioni della canna per alimentazione, miscelazione, degasaggio, raffreddamento o altre funzioni di test. Materiali, protezione del foro interno, porte e layout di controllo della temperatura possono anche essere personalizzati in base all'obiettivo sperimentale.
La canna aiuta i team di ricerca e sviluppo ad affrontare problemi di test comuni come:
- Flessibilità limitata nel cambiare le configurazioni sperimentali
- Condizioni di temperatura instabili tra le prove
- Gioco vite-canna incoerente
- Consumo eccessivo di materiale durante le prime prove di formulazione
- Difficoltà nel testare formulazioni abrasive o corrosive
- Lunghi tempi di configurazione nel cambiare le posizioni di alimentazione o degasaggio
- Risultati dei test che non supportano il successivo scale-up del processo
Specifiche chiave
| Articolo |
Configurazione disponibile |
| Tipo di prodotto |
Canna per estrusore bivite da laboratorio |
| Dimensioni applicabili |
Estrusore da laboratorio o pilota da 35 mm |
| Scopo principale |
Ricerca e sviluppo materiali, test di formulazione e sviluppo processi |
| Struttura della canna |
Costruzione modulare segmentata |
| Sezioni disponibili |
Chiusa, alimentazione, degasaggio, vuoto e alimentazione laterale |
| Materiali di base |
38CrMoAlA, acciaio inossidabile o sistemi di leghe personalizzati |
| Protezione del foro |
Nitruro, rivestimento laser o rivestimento integrale in lega |
| Controllo della temperatura |
Riscaldamento elettrico e raffreddamento ad acqua con controllo a zone indipendenti |
| Base di produzione |
Disegno, campione usato o dimensioni misurate |
| Personalizzazione |
Geometria, porte, materiale, canali e trattamento superficiale |
| Ispezione |
Foro, distanza tra i centri, interfacce, porte e tenuta del canale |
Supporta uno screening più rapido delle formulazioni
L'estrusione in laboratorio viene spesso utilizzata prima della produzione su larga scala per confrontare materiali, additivi, riempitivi e condizioni operative.
Un estrusore più piccolo consente agli ingegneri di valutare più formulazioni utilizzando meno materia prima rispetto a una linea di produzione.
I tipici compiti di ricerca includono:
- Confronto tra combinazioni di resine e additivi
- Test di diverse percentuali di riempitivo
- Valutazione di formulazioni di masterbatch colorati o funzionali
- Studio delle prestazioni di dispersione e miscelazione
- Determinazione delle temperature di processo adeguate
- Osservazione delle variazioni di pressione e coppia
- Preparazione di campioni per test a valle
La canna dell'estrusore da laboratorio dovrebbe fornire geometria e condizioni di temperatura coerenti in modo che le differenze tra i risultati dei test riflettano principalmente la formulazione e le impostazioni del processo piuttosto che la variazione dell'attrezzatura.
Modifica della configurazione sperimentale tramite sezioni della canna
Una canna modulare per estrusore da laboratorio consente di selezionare singole sezioni in base all'obiettivo del test.
Le configurazioni disponibili possono includere:
Sezione di processo chiusa
Utilizzata per trasporto, fusione, miscelazione e sviluppo della pressione.
Sezione di alimentazione
Progettata per la posizione di alimentazione principale e abbinata alla tramoggia o all'alimentatore esistente.
Sezione di degasaggio o vuoto
Utilizzata per rimuovere aria intrappolata, umidità o componenti volatili durante l'elaborazione sperimentale.
Sezione di alimentazione laterale
Utilizzata per introdurre fibre, polveri, riempitivi o additivi in una posizione a valle selezionata.
Poiché la canna è segmentata, una sezione funzionale può essere sostituita o riposizionata senza produrre un gruppo canna completamente nuovo.
Ciò migliora la flessibilità sperimentale e riduce la quantità di hardware necessaria per diversi programmi di test.
Mantenere condizioni di temperatura ripetibili
La stabilità della temperatura è importante quando si confrontano formulazioni o condizioni di processo.
Se un test viene eseguito in condizioni termiche diverse da un altro, i risultati potrebbero non essere direttamente comparabili.
La canna può essere configurata con:
- Fori per riscaldatori elettrici
- Canali di raffreddamento ad acqua indipendenti
- Connessioni di ingresso e uscita separate
- Fori per sensori di temperatura
- Zone di temperatura individuali
- Interfacce di riscaldamento e raffreddamento personalizzate
Il controllo indipendente delle zone consente a diverse fasi del processo di utilizzare impostazioni di temperatura diverse.
Ad esempio, la zona di alimentazione potrebbe richiedere raffreddamento, mentre le zone di fusione e miscelazione richiedono riscaldamento controllato. Le sezioni ad alto taglio potrebbero anche richiedere raffreddamento aggiuntivo per rimuovere il calore generato internamente.
Il controllo della temperatura dovrebbe comunque essere valutato insieme alla velocità della vite, alla produttività, alle proprietà del materiale e alla configurazione della vite.
Proteggere il foro durante test abrasivi o corrosivi
Lo sviluppo in laboratorio può coinvolgere materiali non ancora completamente caratterizzati.
Alcune formulazioni sperimentali contengono:
- Fibra di vetro
- Riempitivi minerali
- Pigmenti
- Ritardanti di fiamma
- Additivi reattivi
- Componenti corrosivi
- Polveri funzionali
Questi materiali possono creare abrasione, corrosione o una combinazione di entrambi.
Le opzioni di materiale della canna disponibili includono:
Acciaio legato nitrurato
Il 38CrMoAlA con nitruro può essere utilizzato per test generali sui polimeri e condizioni di usura moderata.
Acciaio inossidabile
L'acciaio inossidabile può essere selezionato dove è richiesta una maggiore resistenza alla corrosione, una pulizia più facile o una ridotta contaminazione da ferro.
Protezione del foro resistente all'usura o alla corrosione
Per materiali di test più esigenti, le soluzioni opzionali includono:
- Rivestimento in acciaio per utensili
- Rivestimento in lega a base di nichel
- Foro interno rivestito al laser
- Manicotto integrale in lega
- Sistemi personalizzati resistenti all'usura e alla corrosione
Il materiale dovrebbe essere selezionato in base alla formulazione del test piuttosto che applicare il materiale più costoso a ogni sezione della canna.
Generare dati più affidabili per lo scale-up del processo
I dati di estrusione in laboratorio vengono spesso utilizzati per supportare le decisioni per attrezzature pilota o di produzione.
La canna stessa non può garantire uno scale-up diretto, poiché il comportamento di produzione dipende anche da:
- Diametro della vite
- Velocità della vite
- Produttività
- Volume libero
- Coppia
- Tempo di permanenza
- Area di scambio termico
- Configurazione della vite
Tuttavia, una geometria della canna stabile e un controllo della temperatura ripetibile possono migliorare l'affidabilità dei dati di laboratorio utilizzati per il confronto e lo sviluppo dei processi.
Per studi di scale-up, è utile registrare:
- Formulazione del materiale
- Configurazione della vite
- Impostazioni di temperatura della canna
- Temperatura effettiva del fuso
- Velocità della vite
- Velocità di alimentazione
- Coppia
- Pressione del fuso
- Risultati della qualità del prodotto
Ciò consente di valutare le condizioni di test di laboratorio in modo più sistematico prima di prove su scala maggiore.
Produzione personalizzata per attrezzature di laboratorio esistenti
La canna può essere prodotta secondo:
- Disegno tecnico originale
- Campione di canna usato
- Dimensioni misurate
- Interfacce macchina esistenti
- Requisiti del processo sperimentale
I dettagli personalizzabili includono:
- Dimensioni del foro interno
- Distanza tra i centri
- Lunghezza della canna
- Facce di connessione
- Dimensioni di posizionamento
- Posizioni dei fori dei bulloni
- Porte di alimentazione e degasaggio
- Interfaccia alimentatore laterale
- Fori di riscaldamento
- Canali di raffreddamento
- Fori dei sensori
- Materiale e protezione del foro interno
Quando si produce da un campione usato, le dimensioni usurate o corrose devono essere identificate e corrette anziché copiate direttamente.
Produzione e ispezione
L'ispezione può includere:
- Dimensioni del foro interno
- Distanza tra i centri
- Lunghezza totale
- Precisione delle facce di connessione
- Dimensioni di posizionamento
- Posizioni dei fori dei bulloni
- Dimensioni delle porte
- Posizioni dei fori di riscaldamento
- Tenuta dei canali di raffreddamento
- Condizioni della superficie interna
- Verifica del materiale
I rapporti di ispezione possono essere conservati per la tracciabilità dimensionale e futuri riordini.
Informazioni richieste per la valutazione tecnica
Si prega di fornire:
- Disegno dell'estrusore da laboratorio o campione di canna usato
- Foro della canna e distanza tra i centri
- Funzioni richieste delle sezioni della canna
- Layout di riscaldamento e raffreddamento esistente
- Materiale lavorato
- Informazioni sul riempitivo o additivo
- Preoccupazioni per corrosione o abrasione
- Intervallo di temperatura richiesto
- Porte o posizioni dei sensori richieste
- Problema dimensionale o di processo esistente
- Scopo del test previsto
- Quantità richiesta
Domande frequenti
Le singole sezioni della canna da laboratorio possono essere sostituite?
Sì. Una struttura modulare consente di sostituire una sezione quando le sezioni adiacenti e le dimensioni dell'interfaccia rimangono adeguate.
Il layout della canna può essere modificato per diversi esperimenti?
Sì. Le sezioni di alimentazione, degasaggio, vuoto, alimentazione laterale e chiuse possono essere configurate in base al programma di test, in base alla struttura della macchina esistente.
È necessario l'acciaio inossidabile per i test di laboratorio?
No. Il materiale dipende dai requisiti di corrosione, usura, pulizia e contaminazione. L'acciaio nitrurato può essere adatto per test generali sui polimeri, mentre l'acciaio inossidabile o la protezione in lega possono essere migliori per formulazioni aggressive.
I risultati di laboratorio possono essere utilizzati direttamente per lo scale-up della produzione?
I risultati di laboratorio forniscono importanti informazioni sul processo, ma lo scale-up diretto dipende anche dalla geometria della vite, dalla produttività, dalla coppia, dal tempo di permanenza e dalle condizioni di scambio termico.
Richiedi una revisione della configurazione della canna da laboratorio
Inviaci il tuo disegno della canna esistente, il materiale di prova e le funzioni sperimentali richieste.
Possiamo aiutarti a valutare:
- Quale configurazione di sezione della canna è richiesta
- Se sono necessarie zone di raffreddamento o riscaldamento indipendenti
- Quale materiale del foro è adatto per la formulazione del test
- Se le interfacce esistenti possono essere mantenute
- Quali dimensioni devono essere confermate prima della produzione
