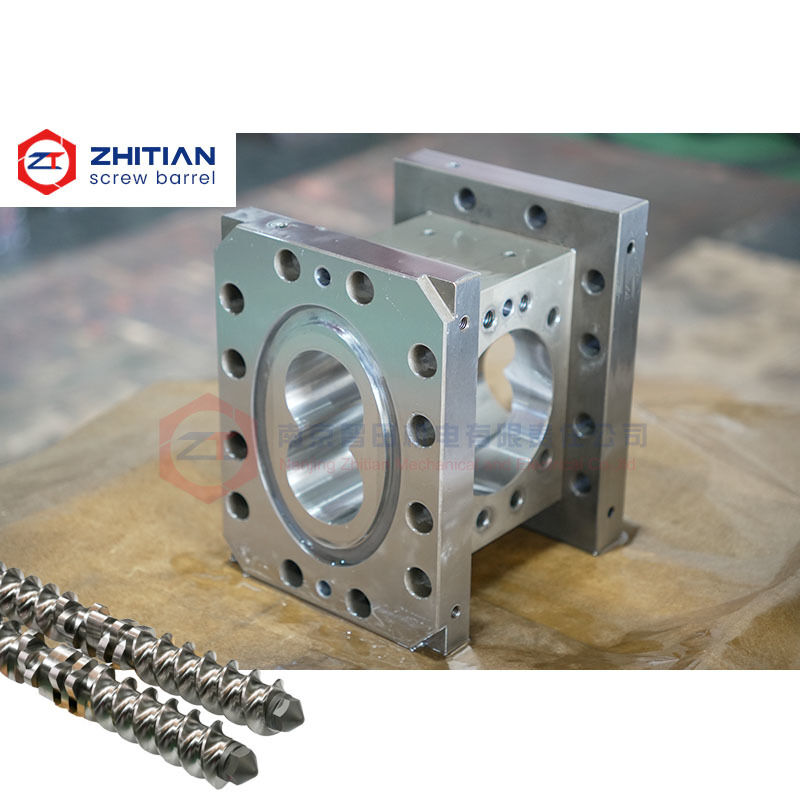

Barrillo di estrusore a doppia vite modulare per la sostituzione sezione per sezione

Questa canna per estrusore bivite modulare è progettata per gli utenti che necessitano di sostituire una singola sezione di canna usurata, danneggiata o funzionalmente inadeguata senza cambiare l'intero set di canne.

Ogni sezione può essere prodotta per adattarsi all'assieme di canna esistente, inclusi alesaggio, distanza tra i centri, lunghezza totale, superfici di posizionamento, fori per bulloni e dimensioni di connessione.

Fornisce una soluzione pratica quando:

• Solo una o due sezioni di canna sono gravemente usurate

• Una sezione di alimentazione, degasaggio o alimentazione laterale è danneggiata

• Il processo richiede una configurazione di porta diversa

• Una sezione di ricambio non si allinea correttamente con le canne adiacenti

• L'utente desidera ridurre il costo della sostituzione di un set completo di canne

• I tempi di fermo produzione devono essere limitati durante la manutenzione

L'usura non è sempre distribuita uniformemente sull'intera canna dell'estrusore.

Le zone di alimentazione, le zone di fusione, le zone di impastamento e le sezioni ad alta pressione possono subire diversi livelli di usura. In molti casi, una sezione raggiunge il suo limite di servizio mentre le sezioni rimanenti sono ancora utilizzabili.

Una sostituzione modulare consente di cambiare la sezione interessata in modo indipendente.

Ciò può aiutare gli utenti a:

• Ridurre i costi di sostituzione

• Mantenere sezioni di canna utilizzabili

• Ridurre i tempi di preparazione alla manutenzione

• Ridurre l'inventario dei pezzi di ricambio

• Rispondere più rapidamente all'usura o ai danni localizzati

Prima della sostituzione, è necessario controllare anche le canne adiacenti e gli elementi vite. La nuova sezione deve funzionare correttamente con l'assieme esistente anziché essere valutata separatamente.

Le canne della stessa dimensione nominale non sono sempre intercambiabili.

Diversi estrusori possono utilizzare lunghezze, geometrie dell'alesaggio, distanze tra i centri, layout dei fori per bulloni, strutture di posizionamento e disposizioni di controllo della temperatura differenti.

Le seguenti dimensioni vengono normalmente confermate:

• Dimensioni alesaggio interno

• Distanza tra i centri

• Lunghezza canna

• Superfici di connessione anteriore e posteriore

• Gradini di posizionamento

• Diametro e posizione foro bullone

• Caratteristiche di allineamento

• Posizione e dimensioni porta

• Interfacce di riscaldamento e raffreddamento

L'obiettivo è garantire che la nuova sezione si connetta correttamente con le canne adiacenti e mantenga un percorso di flusso interno continuo.

Una corrispondenza errata tra le canne adiacenti può creare uno scalino interno, un disassamento dell'alesaggio o una superficie di connessione irregolare.

Questi problemi possono causare:

• Ritenzione di materiale alla giunzione

• Surriscaldamento o degradazione localizzati

• Fluttuazioni di pressione

• Usura anomala vicino alla connessione

• Perdite tra le sezioni

• Difficoltà di montaggio

Si preferiscono i disegni originali. Quando i disegni non sono disponibili, è possibile utilizzare un campione usato e informazioni dimensionali complete per la misurazione inversa.

Le dimensioni usurate devono essere identificate e corrette anziché copiate direttamente.

Utilizzata nelle zone di trasporto, fusione, miscelazione e accumulo di pressione.

Prodotta con un'apertura di alimentazione principale e abbinata alla tramoggia o al sistema di alimentazione esistente.

Utilizzata per rimuovere aria, umidità o componenti volatili. L'apertura e la flangia possono essere personalizzate in base al processo.

Progettata per aggiungere fibra di vetro, cariche minerali, additivi o altri materiali in una posizione di processo selezionata.

Una singola sezione funzionale può anche essere modificata come parte di una modifica del processo senza ricostruire l'intero assieme di canna.

Diverse sezioni possono richiedere diverse soluzioni materiali.

Una sezione standard in acciaio nitrurato può essere utilizzata per la miscelazione generale con usura moderata. Le sezioni esposte ad abrasione, pressione o corrosione severe possono richiedere una protezione potenziata.

Le opzioni disponibili includono:

• 38CrMoAlA con alesaggio nitrurato

• Rivestimento in acciaio per utensili

• Rivestimento bimetallico

• Rivestimento resistente all'usura a base di nichel

• Alesaggio interno saldato al laser

• Manicotto in lega integrale

• Sistema in lega resistente alla corrosione

L'intero set di canne non deve sempre utilizzare lo stesso materiale.

I materiali resistenti all'usura possono essere concentrati nelle zone ad alta usura, mentre le sezioni meno esigenti utilizzano una configurazione più economica.

L'ispezione si concentra sia sulla singola sezione che sulla sua compatibilità con l'assieme di canna esistente.

Gli elementi di ispezione possono includere:

• Dimensioni e geometria alesaggio

• Distanza tra i centri

• Parallelismo

• Lunghezza totale

• Precisione faccia di connessione

• Dimensioni di posizionamento

• Posizione foro bullone

• Dimensioni porta

• Allineamento con sezioni adiacenti

• Tenuta canali riscaldamento o raffreddamento

I registri dimensionali possono essere conservati per futuri ordini ripetuti.

Si prega di fornire:

1. Marca e modello estrusore

2. Posizione della sezione di canna danneggiata

3. Disegno originale, se disponibile

4. Campione usato o fotografie dettagliate

5. Diametro alesaggio e distanza tra i centri

6. Lunghezza totale

7. Dimensioni connessione anteriore e posteriore

8. Dettagli foro bullone e posizionamento

9. Tipo e dimensioni porta

10. Materiale lavorato e contenuto di riempitivo

11. Descrizione del problema di usura o di processo

12. Quantità richiesta

Le informazioni sulle sezioni adiacenti sono utili anche per verificare la compatibilità dell'assieme.

Inviaci il disegno, le informazioni sul campione e la posizione di installazione della sezione che necessita di sostituzione.

• Se solo la sezione danneggiata può essere sostituita

• Quali dimensioni di connessione devono essere confermate

• Se le sezioni adiacenti rimangono utilizzabili

• Se il materiale deve essere potenziato

• Se la sezione può essere modificata per alimentazione, degasaggio o alimentazione laterale

Invia il tuo disegno della sezione di canna per la revisione di compatibilità
