Set di cilindri a doppia vite da 65 mm ed elementi a vite per l'estrusione di fogli in PET

Barrica a doppia vite da 65 mm e set di elementi a vite per l'estrusione di fogli di PET

Questo set di cilindro e elemento a vite a doppia vite da 65 mm è progettato per le linee di estrusione di fogli di PET che richiedono componenti di ricambio abbinati piuttosto che acquistare i cilindri e gli elementi a vite separatamente.

La configurazione è basata su un sistema a doppia vite Modello 65 con unΦ63 mm di foratura del barile e 52 mm di distanza centraleLa configurazione originale del prodotto combina una struttura di canna con rivestimento globale con elementi a vite W6Mo5Cr4V2 (6542) e può includere sezioni chiuse, di alimentazione, di ventilazione e di canna combinata.

Valutando gli elementi del barile e della vite come un unico sistema di lavoro, il set di ricambio aiuta a mantenere la corretta geometria, la compatibilità dell'assemblaggio e il vuoto da vite al barile.

I problemi tipici che può affrontare sono:

• Gli elementi del barile e della vite acquistati da fonti diverse non corrispondono correttamente
• Disponibilità eccessiva dopo la sostituzione solo di elementi di vite usurati
• Nuovo barile installato con viti già usate
• Dimensioni errate dello spline o dell'elemento a vite
• Dimensioni del barile di ventilazione che non corrispondono alla linea di PET esistente
• Difficoltà nella riproduzione di una configurazione di estrusione antica

Specificità principali

La pagina esistente del prodotto elenca queste dimensioni chiave del modello 65 e identifica il prodotto come una canna complessivamente rivestita combinata con 6542 elementi a vite.

Perché sostituire gli elementi a canna e a vite come un insieme corrispondente?

L'apertura del barile e gli elementi di vite lavorano insieme per creare il reale spazio libero di lavorazione all'interno di un'estrusore a doppia vite.

Durante la produzione a lungo termine, entrambi i componenti si consumano gradualmente.

Se vengono sostituiti solo gli elementi a vite mentre il foro del barile è già troppo grande, le nuove viti possono ancora funzionare con un spazio libero eccessivo.

Allo stesso modo, l'installazione di un nuovo barile continuando a utilizzare elementi a vite gravemente usurati potrebbe non ripristinare la condizione di lavoro originale.

Per l'estrusione di fogli di PET, un'incorretta apertura di lavoro può contribuire a:

• Riportamento di materiale
• Riduzione dell'efficienza di trasporto
• Pressione instabile
• Cambiamenti nel comportamento di riempimento
• Minore ripetibilità del processo

Per i sistemi pesantemente usurati, valutare insieme i componenti della canna e della vite fornisce una base migliore per la sostituzione.

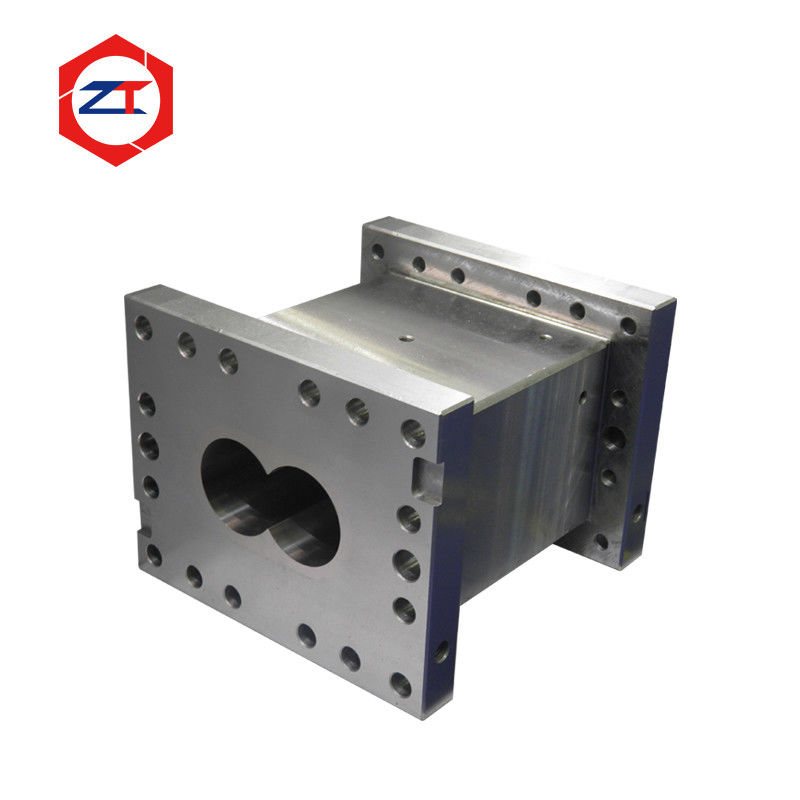

Barrel con rivestimento generale per la protezione dall'usura

La configurazione del barile utilizza un corpo strutturale in acciaio combinato con un rivestimento complessivo.

Questa costruzione consente di selezionare il materiale di lavoro in base alle condizioni di processo effettive, mentre il corpo esterno della canna fornisce un supporto strutturale.

La pagina corrente elenca anche molteplici opzioni di rivestimento e materiali per la canna per condizioni di usura, corrosione e combinazione usura-corrosione.

Per la lavorazione del PET, la selezione del materiale deve tener conto:

• Livello di contaminazione da PET riciclato
• Fabbricazione a partire da prodotti della voce 8528
• Temperatura di lavorazione
• Modello di usura del barile esistente
• Durata di vita richiesta
• Condizioni di pulizia e di esercizio

Il rivestimento deve quindi essere selezionato in base alle condizioni di guasto effettive e non solo alla durezza.

W6Mo5Cr4V2 Elementi a vite

W6Mo5Cr4V2, comunemente indicato come 6542, è utilizzato per gli elementi a vite nella configurazione attuale.

Gli elementi di sostituzione delle viti possono essere fabbricati secondo la disposizione esistente delle viti, tra cui:

• Elementi di trasporto
• Elementi di magliatura
• Elementi inversi
• Elementi di transizione
• Profili a vite personalizzati

Le dimensioni importanti includono il diametro esterno, la lunghezza dell'elemento, il passo, lo spline interno e il collegamento con gli elementi a vite adiacenti.

Per i progetti di sostituzione, sia il profilo di lavoro esterno che il collegamento interno dell'albero devono corrispondere alle apparecchiature esistenti.

Sezioni in barile per l'estrusione di fogli di PET

L'estrusione di fogli di PET può richiedere più di una canna chiusa standard.

A seconda della configurazione della macchina, le sezioni del barile possono includere:

• Barile di alimentazione
• Barili di trasformazione chiusi
• Barrillo di ventilazione
• Sezione di ventilazione a vuoto
• Fabbricazione a partire da prodotti di origine animale
• Sezione dei processi personalizzati

La pagina esistente identifica specificatamente i barili di ventilazione e di combinazione per l'estrusione di fogli di PET.

Per la lavorazione del PET, le sezioni di ventilazione sono particolarmente importanti quando il processo richiede la rimozione di umidità o componenti volatili.

I barili di ventilazione di ricambio devono quindi corrispondere non solo alla distanza tra foro e centro, ma anche all'apertura di ventilazione, all'interfaccia di montaggio e alle sezioni circostanti del barile.

Sostituzione accurata da disegno o campione

L'insieme degli elementi a canna e a vite può essere riprodotto secondo:

• Disegni tecnici originali
• Esistenti campioni di botti
• Esistenti campioni di elementi a vite
• Dimensioni misurate
• Configurazione completa della vite

Le dimensioni critiche del barile sono:

• Φ63 mm di foratura
• Distanza centrale di 52 mm
• Lunghezza del barile
• Facce di connessione
• Posizioni del foro del bullone
• Apertura dell'aria
• Interfacce di riscaldamento e raffreddamento

Per gli elementi a vite, devono essere confermate anche la spline, la discesa, il profilo e la lunghezza totale.

Quando i componenti usurati sono utilizzati come campioni, l'usura di servizio deve essere separata dalle dimensioni progettuali originali prima della fabbricazione.

Fabbricazione e ispezione

L'ispezione può comprendere:

• Dimensioni del foro del barile
• Distanza dal centro
• Dimensioni dell'interfaccia del barile
• Diametro esterno dell'elemento a vite
• Spline interna
• Lunghezza e profilo dell'elemento
• Verifica dei materiali
• Sigillazione del canale di raffreddamento
• Compatibilità dell'assemblaggio

I dati dimensionali possono essere conservati dopo la conferma per semplificare i futuri ordini di sostituzione ripetuti.

Informazioni richieste per la valutazione

Indicare:

1. Modello di estrusore
2. Disegno o campione del barile
3. Disegno o campione dell'elemento a vite
4. Configurazione completa della vite, se disponibile
5. Tipo di materiale PET
6. PET vergine o riciclato
7. Condizione di usura corrente
8. Materiali esistenti per botti e viti
9. Configurazione dell'aria di ventilazione
10. Quantità richiesta

Domande frequenti

È possibile ordinare insieme il barile e gli elementi di vite?
Questa pagina e' specificatamente posizionata come un set di sostituzione.

Il diametro del foro è di 65 mm?
L'attuale configurazione del Modello 65 utilizza un foro di Φ63 mm e una distanza centrale di 52 mm.

È possibile sostituire solo i componenti usurati?
Sì, ma i restanti componenti della canna e della vite devono essere ispezionati per assicurarsi che il livello di sicurezza rimanga accettabile.

Il materiale può essere aggiornato?
Sì, i materiali di rivestimento del barile e degli elementi a vite possono essere riconsiderati in base alle condizioni effettive di usura, corrosione e di lavorazione del PET.

Inviaci il disegno del barile, i campioni di elementi a vite o le dimensioni esistenti.Possiamo valutare se il barile e le viti dovrebbero essere sostituiti insieme e confermare le dimensioni critiche prima della produzione.

Inviare i dati del barile e della vite dell'estruttore PET per la revisione tecnica
