Albero per estrusore bivite da 71 mm per sostituzione OEM classe 75
Quando un albero in una linea di estrusione classe 75 esistente diventa usurato, storto o danneggiato, trovare un ricambio non è semplicemente una questione di ordinare un altro albero con lo stesso diametro nominale.

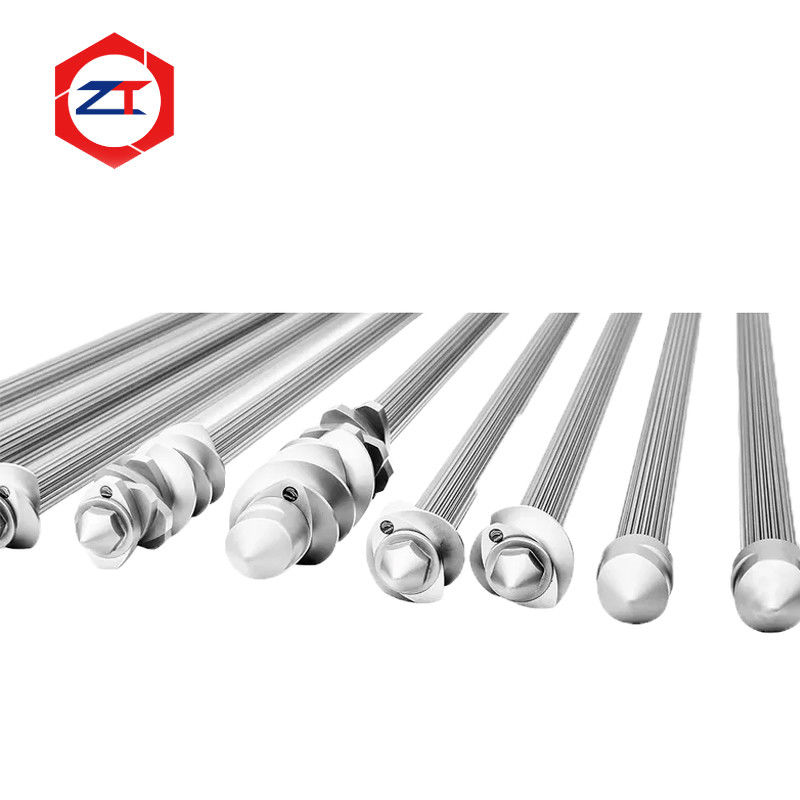

Questo albero per estrusore bivite da 71 mm è progettato per la sostituzione OEM di sistemi di estrusione bivite co-rotanti classe 75 esistenti, dove il nuovo albero deve continuare a funzionare con gli elementi vite, la connessione del riduttore e la struttura di bloccaggio esistenti del cliente.
Il prodotto attuale si basa su un sistema vite da 71 mm e supporta opzioni di materiale tra cui 40CrNiMo, WR15E e WR30, insieme a configurazioni e design personalizzati dell'albero con o senza raffreddamento.
L'obiettivo della sostituzione è semplice:
Corrispondere accuratamente alla macchina esistente senza riprodurre l'usura già presente sul vecchio albero.
Quali problemi risolve un albero di ricambio da 71 mm?
Le vecchie linee di estrusione possono rimanere meccanicamente produttive anche quando i singoli componenti di trasmissione diventano difficili da reperire.
I tipici problemi dei clienti includono:
- Usura dell'albero originale o danneggiamento delle scanalature
- Torsione o frattura dell'albero
- Aumento del gioco tra albero ed elementi vite
- Difficoltà nell'ottenere ricambi originali
- Lunghi tempi di consegna per i componenti di ricambio
- I nuovi elementi vite non si adattano più correttamente al vecchio albero
- Disegni originali mancanti o incompleti
In queste situazioni, l'albero di ricambio deve essere valutato come parte dell'assemblaggio vite completo piuttosto che come una barra d'acciaio isolata.
Progettato per assemblaggi vite esistenti da 71 mm
Un assemblaggio bivite modulare contiene molteplici elementi di trasporto, blocchi di impastamento ed elementi di miscelazione installati lungo l'albero.
Per un albero per estrusore di ricambio OEM, il nuovo albero deve rimanere compatibile con gli elementi vite che continueranno ad essere utilizzati.
Le dimensioni critiche includono:
Profilo scanalatura → Dimensioni scanalatura → Diametro albero → Posizionamento elementi → Lunghezza totale → Interfaccia di bloccaggio terminale
Un albero che differisce anche leggermente nella geometria delle scanalature o nelle dimensioni di posizionamento può creare problemi durante l'assemblaggio.
L'obiettivo quindi non è semplicemente raggiungere la dimensione nominale della macchina di 71 mm. L'interfaccia completa tra albero ed elementi vite deve essere riprodotta accuratamente.
La sostituzione OEM richiede più della semplice copia del vecchio albero
Un vecchio albero può essere utile come riferimento di misurazione, ma non dovrebbe essere trattato automaticamente come lo standard di progettazione originale.
Dopo anni di funzionamento, la scanalatura potrebbe aver già perso materiale. Le superfici di trasmissione della coppia potrebbero presentare usura locale e l'albero potrebbe aver subito deformazioni.
Se queste dimensioni usurate vengono copiate direttamente, il nuovo albero potrebbe riprodurre un gioco di assemblaggio eccessivo.
Per i progetti di sostituzione, il componente esistente dovrebbe essere prima valutato per distinguere:
Dimensioni funzionali originali dall'usura di servizio.
Se sono disponibili disegni, questi possono essere confrontati con l'albero usato. Se i disegni non sono disponibili, l'albero e gli elementi vite corrispondenti possono essere misurati insieme.
Selezione del materiale in base alle condizioni operative
Il prodotto esistente elenca 40CrNiMo, WR15E e WR30 come opzioni di materiale.
Il materiale corretto dovrebbe essere selezionato in base al requisito di trasmissione effettivo piuttosto che scegliere semplicemente il grado più costoso.
Le considerazioni importanti includono:
- Coppia trasmessa effettiva
- Velocità vite
- Geometria scanalatura
- Carico operativo continuo
- Fluttuazione della coppia
- Formulazione del materiale
- Storia di servizio dell'albero esistente
Se il precedente albero è fallito a causa di sovraccarichi ripetuti, la sola modifica del materiale potrebbe non risolvere il problema di fondo.
Anche la capacità di uscita del riduttore e il carico di produzione effettivo dovrebbero essere rivisti.
L'accoppiamento delle scanalature influisce sulla trasmissione della coppia e sull'assemblaggio
La scanalatura dell'albero trasferisce la coppia nella scanalatura interna di ciascun elemento vite.
Se l'accoppiamento diventa troppo lasco, i cambiamenti di coppia ripetuti possono aumentare il movimento relativo e l'usura dell'interfaccia.
Se l'accoppiamento è troppo stretto, l'installazione e la rimozione degli elementi vite possono diventare difficili.
Per un albero per estrusore bivite da 71 mm, l'obiettivo è un impegno controllato delle scanalature che fornisca sia un trasferimento di coppia affidabile che un pratico assemblaggio degli elementi vite.
Ciò è particolarmente importante quando il cliente intende mantenere gli elementi vite esistenti e sostituire solo l'albero.
Corrispondenza con il riduttore e le interfacce terminali
La scanalatura dell'elemento vite è solo un lato del problema di sostituzione.
L'estremità opposta dell'albero deve anche corrispondere al sistema di trasmissione e bloccaggio esistente.
La valutazione della sostituzione dovrebbe quindi confermare:
Connessione lato riduttore → Lunghezza albero → Posizioni elementi vite → Struttura di bloccaggio anteriore → Configurazione raffreddamento
Il prodotto attuale può essere configurato con o senza sistema di raffreddamento a seconda del design della macchina esistente.
Per una macchina più vecchia, la conservazione di queste interfacce può consentire al cliente di sostituire l'albero usurato senza modificare inutilmente l'attrezzatura di estrusione circostante.
Quando dovrebbero essere controllati insieme l'albero e gli elementi vite?
Se i nuovi elementi vite risultano lenti sul vecchio albero, la scanalatura dell'albero potrebbe essere già usurata.
Tuttavia, anche la scanalatura interna degli elementi vite esistenti può usurarsi.
Pertanto, quando viene segnalato un gioco eccessivo, è meglio ispezionare:
Scanalatura albero + Scanalatura interna elemento vite + Accoppiamento effettivo di assemblaggio
La sostituzione di un solo lato di un'interfaccia fortemente usurata potrebbe non ripristinare l'accoppiamento desiderato.
Ciò aiuta anche a determinare se il cliente necessita solo di un nuovo albero o se alcuni elementi vite dovrebbero essere sostituiti contemporaneamente.
Informazioni necessarie per una revisione della sostituzione
Per iniziare, fornire:
- Modello di estrusore esistente o classe macchina
- Disegno o campione dell'albero esistente
- Elemento vite corrispondente o dati scanalatura
- Lunghezza totale albero
- Informazioni sulla connessione lato riduttore
- Foto di usura, torsione o danneggiamento delle scanalature
Se i disegni originali non sono disponibili, l'albero usato e gli elementi corrispondenti possono essere misurati per ricostruire le dimensioni funzionali.
Domande frequenti
Questo albero viene selezionato solo in base al diametro vite di 71 mm?
No. La dimensione nominale della vite identifica la classe generale della macchina, ma la geometria delle scanalature, la lunghezza dell'albero, le interfacce terminali e le dimensioni di bloccaggio devono corrispondere.
È possibile fabbricare l'albero senza un disegno originale?
Sì. Un albero esistente e gli elementi vite corrispondenti possono essere misurati, ma le aree usurate devono prima essere identificate.
Posso mantenere i miei elementi vite esistenti?
In molti progetti di sostituzione, sì, a condizione che le loro scanalature interne e altre superfici di assemblaggio rimangano entro condizioni accettabili.
È possibile personalizzare il materiale e la struttura di raffreddamento?
Sì. Il prodotto attuale supporta molteplici opzioni di materiale e configurazioni con o senza raffreddamento dell'albero.
Richiedi una revisione della sostituzione dell'albero da 71 mm
Se la tua linea di estrusione classe 75 ha un albero usurato, storto o non disponibile, inviaci l'albero esistente, il disegno o le dimensioni insieme a un elemento vite corrispondente.
Possiamo valutare:
Accoppiamento scanalatura → Dimensioni albero → Interfaccia riduttore → Struttura di bloccaggio → Materiale → Configurazione raffreddamento
prima della produzione.
Invia i tuoi dati dell'albero da 71 mm per la revisione della sostituzione OEM
