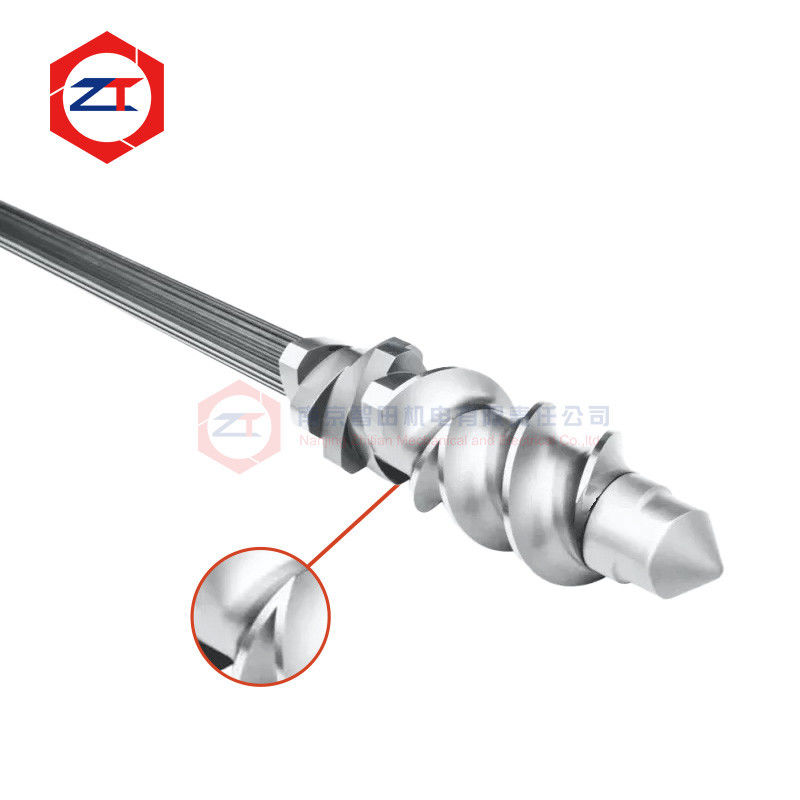

Albero per Estrusore a Doppia Vite Testato ad Ultrasuoni per una Trasmissione di Coppia Affidabile
Un albero per estrusore a doppia vite opera sotto carico torsionale continuo trasmettendo la coppia del riduttore a ogni elemento a vite installato lungo l'albero. Per questo motivo, la sola precisione dimensionale non è sufficiente nella valutazione di un albero di ricambio.
La superficie esterna può essere lavorata correttamente, ma anche il materiale stesso deve essere adatto a un carico a lungo termine.
Questo albero è quindi posizionato su due requisiti: sostituzione OEM accurata e ispezione interna della qualità del materiale. Il rilevamento di difetti a ultrasuoni viene utilizzato come metodo di prova non distruttiva per aiutare a identificare discontinuità interne che non possono essere valutate solo tramite ispezione visiva o dimensionale.
Le configurazioni attuali includono opzioni di materiale WR15E, WR30 e 40CrNiMo, costruzione con albero pieno, lunghezza personalizzabile e design con o senza raffreddamento.
Perché ispezionare un albero per estrusore con test a ultrasuoni?
Un albero può superare l'ispezione dimensionale esterna pur richiedendo un'ulteriore verifica delle condizioni del materiale.
L'ispezione dimensionale risponde a domande come:
La scanalatura è corretta? Il diametro è entro tolleranza? La lunghezza dell'albero è corretta? Le interfacce corrispondono alla macchina esistente?
Il test a ultrasuoni affronta una domanda diversa:
Ci sono prove di discontinuità interne nel materiale ispezionato?
Queste due ispezioni non devono essere confuse.
Per un componente che trasporta ripetutamente coppia durante l'estrusione, le condizioni del materiale e la precisione di lavorazione sono entrambe importanti. Il rilevamento di difetti a ultrasuoni aggiunge un ulteriore passaggio di controllo qualità prima che l'albero entri in servizio; non sostituisce l'ispezione dimensionale, il controllo del trattamento termico o la corretta selezione del riduttore e del processo.
Una trasmissione di coppia affidabile inizia con il design completo dell'albero
L'albero trasferisce la coppia dall'uscita del riduttore all'assemblaggio modulare delle viti.
La sua affidabilità operativa dipende da più della sola resistenza del materiale. Fattori importanti includono:
- Coppia trasmessa effettiva
- Diametro dell'albero
- Profilo della scanalatura e geometria della sezione
- Velocità della vite
- Carico operativo continuo
- Fluttuazione della coppia durante la lavorazione
- Configurazione degli elementi a vite
- Storia dei guasti esistenti
Se un albero si è precedentemente fratturato, attorcigliato o ha subito gravi danni alla scanalatura, riprodurre solo le dimensioni originali potrebbe non essere sufficiente. Dovrebbe essere esaminata anche la condizione operativa per determinare se sovraccarico, usura, disallineamento o un altro fattore meccanico abbiano contribuito al guasto.
Selezione del materiale in base al carico operativo
Il prodotto attuale offre opzioni di materiale tra cui WR15E, WR30 e 40CrNiMo.
Il materiale dovrebbe essere selezionato in base alle dimensioni effettive dell'albero, ai requisiti di coppia e alle condizioni di estrusione piuttosto che solo per nome del materiale.
Ad esempio, una linea di estrusione più grande che lavora composti altamente caricati può esporre l'albero a condizioni di carico diverse rispetto a una macchina più piccola che esegue una formulazione polimerica relativamente stabile.
La selezione del materiale dovrebbe quindi essere considerata insieme all'intero sistema di trasmissione:
Uscita riduttore → Albero → Connessione scanalatura → Elementi a vite → Carico di processo
Ciò aiuta a evitare di trattare l'albero come un pezzo di ricambio isolato.
La sostituzione OEM richiede più che la corrispondenza della lunghezza totale
Per un albero per estrusore a doppia vite di ricambio OEM, la lunghezza totale e il diametro nominale sono solo dimensioni di base.
L'albero di ricambio dovrebbe anche corrispondere a:
Profilo scanalatura → Dimensioni scanalatura → Posizioni di localizzazione degli elementi a vite → Connessione lato riduttore → Struttura di bloccaggio anteriore → Disposizione del raffreddamento
Il prodotto attuale supporta lunghezza e costruzione personalizzate con o senza raffreddamento, consentendo all'albero di essere adattato a diverse configurazioni di macchine di estrusione esistenti.
Se il disegno originale non è disponibile, è possibile misurare un albero esistente o elementi a vite corrispondenti.
Tuttavia, l'usura deve essere identificata prima. Copiare direttamente una vecchia scanalatura che ha già perso materiale può riprodurre un gioco eccessivo nel nuovo componente.
Il test a ultrasuoni e l'ispezione dimensionale servono a scopi diversi
Un processo di ispezione affidabile dell'albero dovrebbe considerare sia l'integrità del materiale che la geometria.
Rilevamento di difetti a ultrasuoni
Il test a ultrasuoni viene utilizzato per ispezionare il materiale internamente senza smontare il componente. Il suo scopo è aiutare a identificare indicazioni interne segnalabili secondo la procedura di ispezione applicabile.
Ispezione dimensionale
L'ispezione dimensionale conferma la geometria necessaria per il montaggio, comprese le dimensioni della scanalatura, il diametro dell'albero, le superfici di posizionamento e le interfacce terminali.
Verifica dell'accoppiamento della scanalatura
L'albero deve anche adattarsi correttamente agli elementi a vite installati su di esso. Un gioco eccessivo può contribuire a movimenti ripetuti e usura delle interfacce, mentre un accoppiamento troppo stretto può creare difficoltà di montaggio.
Insieme, questi controlli forniscono informazioni più utili rispetto alla semplice descrizione dell'albero come "alta precisione".
Quando dovrebbe essere valutato un albero esistente per la sostituzione?
Un albero dovrebbe essere ispezionato quando i clienti osservano problemi come:
- Usura ripetuta della scanalatura
- Elementi a vite che si allentano sull'albero
- Attorcigliamento o deformazione permanente dell'albero
- Frattura dell'albero
- Difficoltà nell'installazione di elementi a vite di ricambio
- Usura visibile sulle superfici che trasmettono coppia
- Un albero obsoleto che non è più reperibile dal fornitore originale
La causa dovrebbe essere identificata prima della sostituzione, quando possibile.
Ad esempio, un albero di ricambio più robusto da solo non correggerà un sistema che opera ripetutamente oltre l'intervallo di coppia appropriato.
Controllare l'albero e gli elementi a vite insieme
L'albero e gli elementi a vite formano un'interfaccia di trasmissione della coppia.
Se la scanalatura esterna dell'albero è usurata, l'installazione di nuovi elementi a vite può comunque comportare un gioco eccessivo.
Allo stesso modo, se la scanalatura interna degli elementi a vite esistenti è gravemente usurata, l'installazione di un nuovo albero potrebbe non ripristinare l'accoppiamento previsto.
Per i progetti di sostituzione, è quindi utile valutare:
Condizione scanalatura albero + Condizione scanalatura elementi a vite + Accoppiamento effettivo di montaggio
Ciò aiuta a determinare se l'albero, gli elementi a vite o entrambi debbano essere sostituiti.
Quali informazioni sono necessarie per la valutazione?
Per iniziare una revisione di sostituzione di un albero per estrusore testato ad ultrasuoni, fornire:
- Modello estrattore
- Disegno o campione albero esistente
- Lunghezza albero e dimensioni principali
- Informazioni sulla scanalatura o elemento a vite corrispondente
- Informazioni sul riduttore o motore
- Condizione attuale di guasto o usura
Se un disegno non è disponibile, foto e un albero esistente possono essere utilizzati per determinare quali dimensioni richiedono misurazione.
FAQ
Perché viene utilizzato il test a ultrasuoni su un albero per estrusore?
Fornisce un metodo non distruttivo per esaminare le condizioni interne del materiale. Completa, piuttosto che sostituire, l'ispezione dimensionale e superficiale.
Il test a ultrasuoni garantisce che un albero non si guasterà mai?
No. L'affidabilità dell'albero dipende anche dal materiale, dal trattamento termico, dalla geometria, dalla coppia effettiva, dal carico operativo, dall'allineamento e da altre condizioni di servizio.
È possibile fabbricare un albero obsoleto senza il disegno originale?
Sì. La sostituzione può essere valutata da un albero esistente, elementi a vite corrispondenti e interfacce macchina misurate, ma le dimensioni usurate devono essere prima identificate.
È possibile personalizzare la lunghezza dell'albero e la struttura di raffreddamento?
Sì. Il prodotto attuale supporta lunghezza e configurazioni personalizzabili con o senza raffreddamento.
Richiedi una revisione di sostituzione e ispezione dell'albero
Se il tuo albero esistente si è fratturato, attorcigliato, ha sviluppato usura della scanalatura o non è più reperibile, inviaci il disegno o campione dell'albero, il modello dell'estrattore, le informazioni sulla scanalatura e la condizione attuale di guasto.
Possiamo valutare le dimensioni di ricambio, i requisiti operativi e le esigenze di ispezione prima della produzione.
Invia i dati del tuo albero per la revisione di sostituzione OEM e ispezione a ultrasuoni
