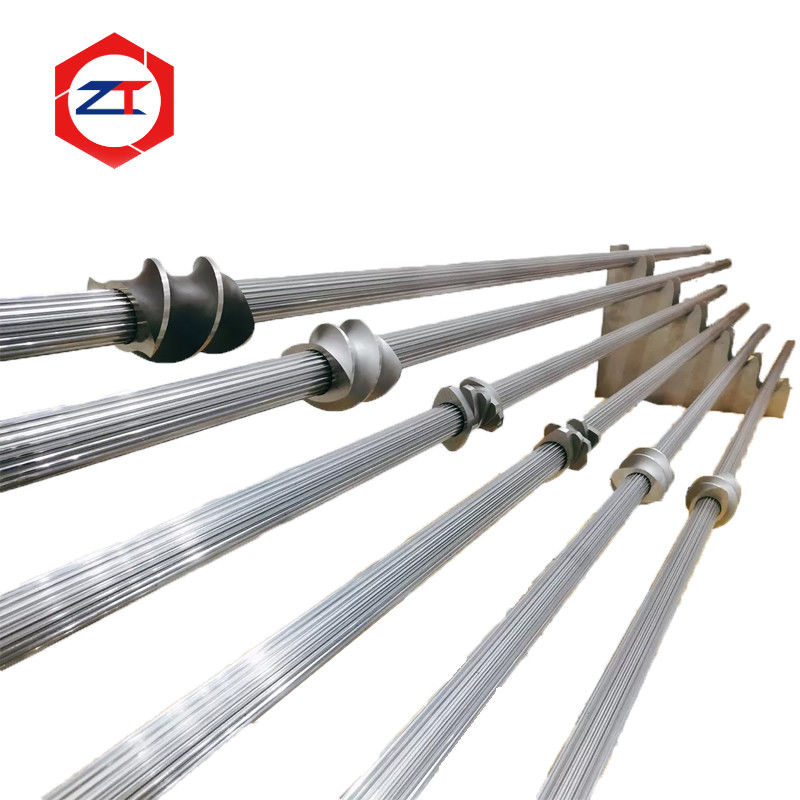

Frigorifero laminato a strisce a doppia vite per il carico ripetuto di coppia
Aasse dell'estruttore a doppia viteTrasferisce continuamente la coppia del cambio agli elementi a vite attraverso la sua connessione spline.contenuto di filler, le condizioni di alimentazione e la configurazione della vite possono causare ripetute variazioni di coppia lungo il sistema di trasmissione.
Per questo motivo, lo spline non è semplicemente una caratteristica di assemblaggio. è una delle interfacce critiche di trasmissione della coppia dell'assemblaggio completo di vite.
Questo pozzo utilizza unProcesso di laminazione a freddo CNC per la fabbricazione di spline, con opzioni di materiali tra cui WR15E, WR30 e 40CrNiMoA. L'astensione a vuoto e le configurazioni personalizzate con o senza raffreddamento sono disponibili anche in base al progetto esistente dell'estrusore.
Il prodotto è destinato alla sostituzione di OEM e alle applicazioni di estrusione più impegnative in cui l'accuratezza dello spline, la trasmissione della coppia e il carico ripetuto a lungo termine devono essere considerati insieme.
Perché è importante il processo di fabbricazione dello spline?
Una spline trasferisce la coppia dall'albero a ciascun elemento di vite installato lungo l'assemblaggio modulare di vite.
Durante il funzionamento, le superfici di contatto vengono caricate e scaricate ripetutamente in base alle variazioni della coppia di estrusione.l'interfaccia può gradualmente sviluppare fretting, usura da contatto locale o aumento della distanza.
La laminazione a freddo forma il profilo dello spline attraverso una deformazione controllata del materiale piuttosto che basarsi solo sulla rimozione del materiale.
Per il cliente, tuttavia, il punto importante non è semplicemente se il processo si chiama "riciclaggio a freddo".dimensioni e interfaccia tra elementi a vite.
Il processo di fabbricazione e la precisione dimensionale devono quindi lavorare insieme.
Progettato per carichi ripetuti di coppia
La coppia di estrusione è raramente perfettamente costante.
Un cambiamento nella formulazione, nella velocità di alimentazione, nella condizione di fusione o nella concentrazione di riempimento può modificare il carico trasmesso attraverso la scatola di cambio, l'albero e gli elementi a vite.
L'albero deve quindi essere selezionato in base alle condizioni di funzionamento complete e non solo al modello di estrusore.
I fattori importanti includono la coppia trasmessa effettiva, il diametro dell'albero, la geometria dello spline, la velocità della vite, il tempo di funzionamento continuo, le fluttuazioni di carico, la formulazione del materiale e la storia precedente di guasti dell'albero.
Se un albero esistente ha subito usura, torsione o frattura permanente, la semplice fabbricazione di un altro albero con le stesse dimensioni potrebbe non risolvere il problema di fondo.
La prima domanda dovrebbe essere:
L'albero originale era corretto rispetto al carico di esercizio effettivo?
Il materiale e il trattamento termico devono corrispondere all'applicazione
Il prodotto attuale supportaWR15E, WR30 e 40CrNiMoA, insieme al trattamento termico per spegnimento a vuoto.
La selezione dei materiali dovrebbe essere basata sui requisiti di funzionamento piuttosto che su un grado per ogni macchina.
Ad esempio, due alberi con lo stesso diametro esterno nominale possono subire carichi molto diversi a seconda della coppia del cambio, della velocità della vite, della sezione trasversale dello spline e della formulazione del processo.
Un albero affidabile richiede quindi la corretta combinazione di:
Materiale + Trattamento termico + Geometria della linea + Dimensioni dell'albero + Torsione di funzionamento
L'utilizzo di un materiale più resistente da solo non compensa la dimensione errata dell'albero, il carico operativo eccessivo o la scarsa adattabilità dello spline.
Adattabile per la spina laminata a freddo e per gli elementi a vite
Gli elementi dell'albero e della vite formano un unico sistema di trasmissione della coppia.
Se lo spline dell'albero ha un spazio libero eccessivo rispetto allo spline interno dell'elemento a vite, ripetute inversioni di coppia e variazioni di carico possono aumentare il movimento relativo alle superfici di contatto.
Se l'apparecchio è troppo stretto, può diventare difficile da installare e rimuovere.
L'obiettivo non è quindi semplicemente quello di produrre lo spline "più stretto" possibile.
Per i progetti di sostituzione OEM, la spline deve essere valutata insieme agli elementi di vite esistenti, al disegno originale o a dati dimensionali accurati.
La sostituzione OEM richiede più del diametro dell'albero
Per unFabbricazione di macchine per il trattamento di rifiuti, il diametro e la lunghezza complessivi sono solo dimensioni di riferimento di base.
L'albero di ricambio deve anche corrispondere alla macchina esistente in termini di profilo di spline, dimensioni di spline, posizionamento dell'elemento a vite, connessione laterale del cambio, struttura di blocco anteriore e configurazione di raffreddamento.
Il prodotto attuale può essere fornito con o senza sistema di raffreddamento interno a seconda della progettazione della macchina.
Se il disegno originale non è disponibile, è possibile misurare un albero esistente e gli elementi di vite corrispondenti.
Tuttavia, si applica una regola importante:
Non riprodurre direttamente le dimensioni usate dello spline.
In primo luogo, il vecchio pozzo deve essere controllato per individuare quali superfici hanno già perso materiale durante il funzionamento, altrimenti un'eccessiva apertura dal componente usurpato può riprodursi nel nuovo pozzo.
Quando controllare il pozzo?
Questo tipo di albero è particolarmente rilevante quando una linea di estrusione presenta ripetuti abusi della spline, aumento della distanza tra gli elementi a vite, torsione dell'albero, frattura,difficoltà di montaggio di elementi di vite di ricambio o problemi ricorrenti dell'albero sotto carichi di processo mutevoli.
In queste situazioni, l'albero non deve essere valutato da solo.
È inoltre opportuno rivedere l'uscita della scatola di cambio, la configurazione della vite e il carico di lavorazione effettivo per determinare se il problema proviene dall'albero stesso o dal sistema di trasmissione più ampio.
Controllare insieme gli elementi dell'albero e della vite
L'installazione di nuovi elementi a vite su un albero usurato può comunque comportare un eccessivo spazio libero.
Allo stesso modo, l'installazione di un nuovo albero all'interno di elementi a vite con spline interne gravemente usurate potrebbe non ripristinare l'adattamento previsto.
Per il lavoro di sostituzione è meglio valutare:
Condizione dello spline dell'albero → Condizione dello spline dell'elemento di vite → Adattamento effettivo → Torsione di funzionamento
Questo aiuta a determinare se è necessario sostituire solo l'albero o se è necessario rinnovare anche alcuni elementi di vite.
Quali informazioni sono necessarie?
Per una prima revisione di sostituzione, indicare il modello dell'estrusore, il disegno o il campione esistente dell'albero, le informazioni sullo spline o l'elemento di vite corrispondente, le dimensioni complessive dell'albero,dati relativi al cambio o al motore e al guasto o all'usura in corso.
Se disponibili, le foto dell'usura dello spline o di un albero danneggiato possono aiutare a identificare le aree che richiedono misurazioni più accurate.
Domande frequenti
Perché usare una spline laminata a freddo su un albero di estrusore?
Il processo di laminazione a freddo fornisce un percorso di fabbricazione dedicato per lo spline che trasmette coppia.dimensioni e carico di esercizio.
Una spina laminata a freddo garantisce che l'albero non fallirà?
L'affidabilità dell'albero dipende anche dal livello di coppia, dalla geometria dell'albero, dal materiale, dal trattamento termico, dall'adattamento dello spline, dall'allineamento e dalle condizioni di funzionamento.
Può essere usato un vecchio pozzo come campione di sostituzione?
Sì, ma le superfici usurate devono essere identificate prima di tutto, in modo che l'usura di servizio non venga copiata nel nuovo componente.
L'albero può essere personalizzato per un'estruttore esistente?
Sì, la geometria, la lunghezza, le interfacce finali e la configurazione di raffreddamento possono essere fabbricate secondo disegni, campioni o dimensioni misurate della macchina.
Richiedi una revisione della sostituzione di albero e di spina
Se il vostro pozzo esistente mostrausura, torsione, ripetuta liberazione o guasto della spina sotto carichi variabili di coppia, inviateci il disegno dell'albero o il campione, l'elemento di vite corrispondente e le informazioni di funzionamento.
Possiamo valutare laGeometria dello spline, dimensioni dell'albero, materiale e interfacce di ricambioprima della produzione.
Inviare i dati del vostro albero per la revisione dello spline laminato a freddo e della sostituzione OEM
