Aasse dell'estruttore a doppia viteEsso fornisce anche il riferimento dimensionale per ogni elemento di vite installato lungo l'insieme completo di vite.
Se il profilo di spline, il diametro dell'albero, la rettitudine, il posizionamento dell'elemento o il collegamento terminale sono imprecisi, anche gli elementi a vite correttamente fabbricati possono risultare difficili da installare.sviluppare un'apertura eccessiva o non riuscire a montare la lunghezza totale richiesta.

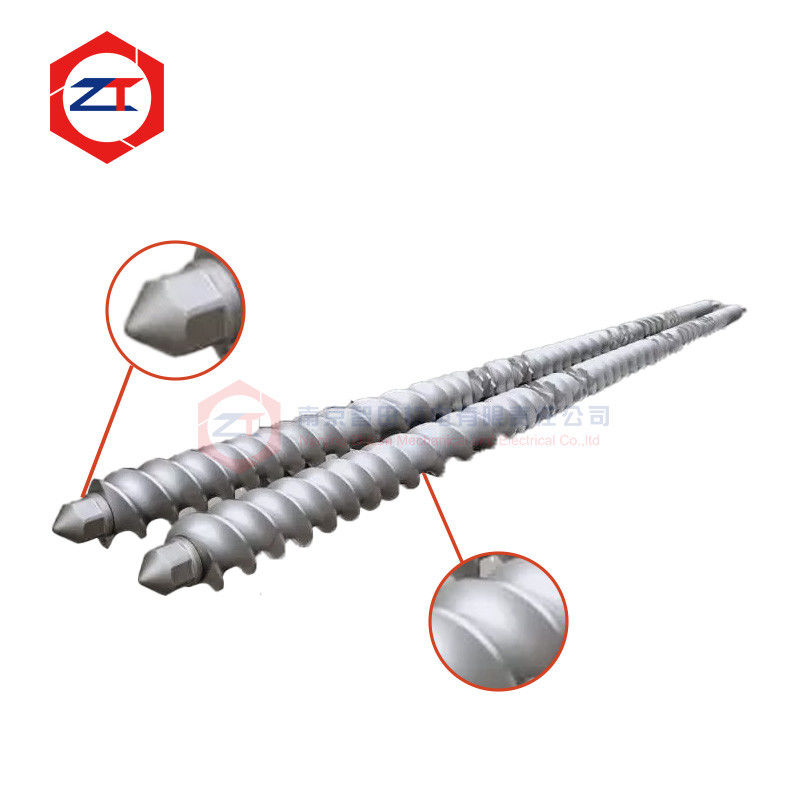

Questo albero di estrusore di precisione è progettato per la sostituzione OEM e le applicazioni di estrusione a doppia vite personalizzate in cui è richiesta una trasmissione affidabile della coppia e un'assemblaggio accurato dell'elemento a vite.
Le configurazioni disponibili possono essere fabbricate in base al disegno originale, all'albero esistente, all'interfaccia dell'elemento a vite o alle dimensioni misurate della macchina.Le attuali opzioni di prodotto includono capacità e lunghezza di coppia personalizzate, 40CrNiMoA materiale e rilevamento difetti ad ultrasuoni.
Quali problemi può causare un albero impreciso o usurato?
Un albero può rimanere visivamente intatto mentre la sua spline o le superfici di lavoro sono già cambiate abbastanza da influenzare l'assemblaggio.
Tra i problemi tipici figurano:
- Gli elementi di vite diventano troppo sciolti sull'albero
- Reaczione eccessiva della spline dopo un funzionamento prolungato
- Nuovi elementi di ricambio difficili da installare
- Adattamento irregolare tra le diverse posizioni della vite
- Errore di montaggio accumulato lungo l'intera pila di vite
- Frattura o usura locali tra l'albero e l'elemento a vite
- Difficoltà nella sostituzione di un albero di estrusore originale obsoleto
Quando si presentano questi problemi, sostituire solo gli elementi a vite potrebbe non risolvere completamente il problema.
La condizione delasse dell'estruttore a doppia vite- che non sono stati verificati.
L'adattamento accurato della spina è fondamentale per l'assemblaggio dell'elemento a vite
Lo spline è una delle interfacce più importanti in un assemblaggio modulare a doppia vite.
La coppia del cambio viene trasmessa attraverso l'albero e poi nei singoli elementi di vite attraverso questa connessione.
Se la clearance di spline è eccessiva, i ripetuti cambi di carico possono creare un movimento relativo tra l'albero e l'elemento di vite.
Se l'allineamento è troppo stretto, l'installazione e la rimozione degli elementi a vite possono diventare difficili.
Per questo motivo, l'obiettivo non è semplicemente quello di rendere la spina stretta.¢ È per mantenere il corretto rapporto dimensionale tra lo spline dell'albero e il collegamento interno degli elementi a vite.
Per i progetti di sostituzione OEM, la geometria dello spline deve pertanto essere verificata insieme agli elementi di vite esistenti del cliente o ai dati dimensionali originali.
Perché l'accuratezza dell'albero influenza l'intera pila di viti
Un'estruttore a doppia vite può utilizzare molti singoli elementi di trasporto, blocchi di impastatura, elementi di miscelazione ed elementi di transizione su un albero.
Ciascun elemento deve scivolare correttamente sull'albero e collocarsi contro il componente vicino.
Ciò significa che la precisione dell'albero influenza l'insieme completo, tra cui:
Fittura della linea → Posizionamento dell'elemento → Contatto con la faccia finale → Lunghezza totale dell'assemblaggio → Blocco finale
Anche quando ogni elemento di vite è fabbricato correttamente, un albero impreciso o usurato può causare problemi di montaggio su tutto il gruppo di viti.
Questo è il motivo per cuiasse dell'estruttore di precisionedeve essere valutato come parte dell'insieme completo di vite e non come componente di acciaio isolato.
Selezione del materiale per la trasmissione della coppia
Utilizzazioni del prodotto attuale40CrNiMoAcome un materiale disponibile per l'albero e supporta la selezione di materiali personalizzati in base ai requisiti operativi.
La selezione dei materiali deve tener conto:
- Torsione trasmessa richiesta
- Diametro dell'albero e geometria dello spline
- Velocità della vite
- Carico di esercizio continuo
- Variazioni di carico
- Dimensioni della macchina
- Storia di guasti esistenti
L'obiettivo è quello di fornire una resistenza e una resistenza alla fatica sufficienti senza basarsi solo su un grado nominale di materiale.
Per le linee di estrusione con carico elevato, l'albero deve essere considerato insieme alla potenza della scatola di cambio, alla configurazione della vite e alla coppia effettiva del processo.
Rilevazione dei difetti ad ultrasuoni prima dell'assemblaggio
I difetti interni del materiale sono difficili da individuare solo dalla superficie esterna finita.
Il disciplinare esistente comprende:rilevazione dei difetti ad ultrasuonicome metodo di ispezione non distruttivo.
L'ispezione ad ultrasuoni può essere utilizzata per verificare la presenza di discontinuità interne nel materiale dell'albero prima che il componente entri in servizio a lungo termine.
L'ispezione dimensionale rimane altrettanto importante perché l'integrità del materiale da sola non garantisce il corretto montaggio dell'elemento a vite.
Per un albero di ricambio, le dimensioni chiave come la geometria dello spline, il diametro dell'albero, le superfici di posizionamento degli elementi e le interfacce finali devono essere confermate prima della spedizione.
La sostituzione OEM richiede più di una lunghezza e diametro corrispondenti
Per unFabbricazione di apparecchiature per la trasmissione di energia elettrica, la lunghezza complessiva e il diametro nominale sono solo dimensioni di riferimento di base.
La sostituzione deve anche corrispondere:
Profilo della linea → Dimensioni della linea → Posizionamento dell'elemento di vite → Fine dell'albero → Interfaccia di accoppiamento → Struttura di blocco → Configurazione di raffreddamento
La pagina corrente supporta lunghezza di albero personalizzata, capacità di coppia e configurazioni con o senza raffreddamento.
Se il disegno originale non è disponibile, è possibile misurare un albero esistente; tuttavia, prima di determinare le dimensioni finali di fabbricazione, è necessario identificare le superfici di spline usurate.
La copia diretta di un albero usurato può riprodurre la distanza di montaggio esistente nel nuovo componente.
Controllare insieme gli elementi dell'albero e della vite
Quando i clienti segnalano elementi a vite sciolti o difficoltà nell'installazione di nuovi elementi, si consiglia di controllare entrambi i lati dell'interfaccia.
Un albero usurato combinato con un nuovo elemento a vite può comunque creare un'eccessiva apertura.
Allo stesso modo, un nuovo albero non risolverà il problema se lo spline interno degli elementi di vite esistenti ha già subito un forte usura.
Per questo motivo, la valutazione della sostituzione può includere:
Condizione dell'albero + condizione dello spline dell'elemento di vite + adattamento dell'assemblaggio
Ciò fornisce una base più affidabile per decidere se sostituire l'albero, i singoli elementi di vite o entrambi.
Quali informazioni sono necessarie per sostituirle?
Per avviare una valutazione, fornire:
- Modello di estrusore
- Disegno o campione esistente dell'albero
- Lunghezza complessiva dell'albero
- Dimensioni della spina o elemento di vite corrispondente
- Informazioni relative al motore o alla scatola di cambio
- Problemi attuali, come usura, rottura o difficoltà di montaggio della spina
Se non è disponibile un disegno, è possibile utilizzare foto chiare e un elemento di albero o vite esistente per determinare le dimensioni da misurare.
Domande frequenti
Si può fabbricare un albero senza il disegno originale?
Si, è possibile misurare un albero esistente o un elemento di vite corrispondente, ma prima di determinare le dimensioni finali occorre individuare le zone usurate.
Perché gli elementi di vite nuove si sentono allentati sul vecchio albero?
La spline interna dell'elemento a vite, la spline esterna dell'albero o entrambe possono essere già usurate.
È sufficiente un materiale più resistente per impedire il guasto?
La coppia effettiva, la geometria dello spline, le dimensioni dell'albero, le fluttuazioni di carico e le condizioni del materiale influenzano l'affidabilità del servizio.
La lunghezza dell'albero e la capacità di coppia possono essere personalizzate?
Il prodotto attuale supporta lunghezza e capacità di coppia personalizzate secondo i requisiti dell'applicazione.
Richiedere una valutazione dell'idoneità dell'elemento dell'albero e della vite
Se gli elementi di vite sono sciolti, difficili da installare o si consumano ripetutamente alla connessione dello spline, il problema potrebbe non essere limitato agli elementi di vite.
Mandateci il vostrodisegno o campione dell'albero, interfaccia dell'elemento a vite, modello dell'estrusore e problema di montaggio corrente.
Possiamo valutare le dimensioni dell'albero, l'adattamento dello spline e i requisiti di sostituzione prima della produzione.
