Casa > prodotti > parti gemellate dell'estrusore a vite > Barrillo dell'estruttore a doppia vite configurato per ciascuna zona di processo

Barrillo dell'estruttore a doppia vite configurato per ciascuna zona di processo

Dettagli del prodotto

Marca: Zhitian

Certificazione: Iso:9001

Model Number: 70

Documento: Screw Barrel & Elements.pdf

Termini di trasporto & di pagamento

Minimum Order Quantity: 1

Prezzo: Timely Quotation

Packaging Details: Wooden Case

Delivery Time: 10-60 Days

Payment Terms: T/T

Supply Ability: 500 Sets / Month

Ottenga il migliore prezzo
Evidenziare:

Barrillo di estrusore a doppia vite da Ø70 mm

,

Fabbricazione a partire da prodotti di base

,

Barrillo di estrusore in acciaio nitrido 38CrMoAlA

Tecnologia della superficie del foro interno:
Nitrurazione/Rivestimento laser/Rivestimento integrale in lega (opzionale)
Struttura del barile:
Design modulare del cilindro segmentato
Prestazioni di resistenza all'usura:
Progettato per applicazioni con composti ad alto contenuto di riempitivo e abrasivi
Materiale della canna base:
Acciaio nitrurato 38CrMoAlA
Prestazioni di resistenza alla corrosione:
Sistema opzionale di leghe resistenti alla corrosione per formulazioni aggressive
Applicazioni tipiche:
Tecnopolimeri, masterbatch, materiali compositi e funzionali
Diametro della vite:
Estrusore bivite Ø70 mm
Configurazione del controllo della temperatura:
Canali di riscaldamento e raffreddamento indipendenti multizona
Tecnologia della superficie del foro interno:
Nitrurazione/Rivestimento laser/Rivestimento integrale in lega (opzionale)
Struttura del barile:
Design modulare del cilindro segmentato
Prestazioni di resistenza all'usura:
Progettato per applicazioni con composti ad alto contenuto di riempitivo e abrasivi
Materiale della canna base:
Acciaio nitrurato 38CrMoAlA
Prestazioni di resistenza alla corrosione:
Sistema opzionale di leghe resistenti alla corrosione per formulazioni aggressive
Applicazioni tipiche:
Tecnopolimeri, masterbatch, materiali compositi e funzionali
Diametro della vite:
Estrusore bivite Ø70 mm
Configurazione del controllo della temperatura:
Canali di riscaldamento e raffreddamento indipendenti multizona

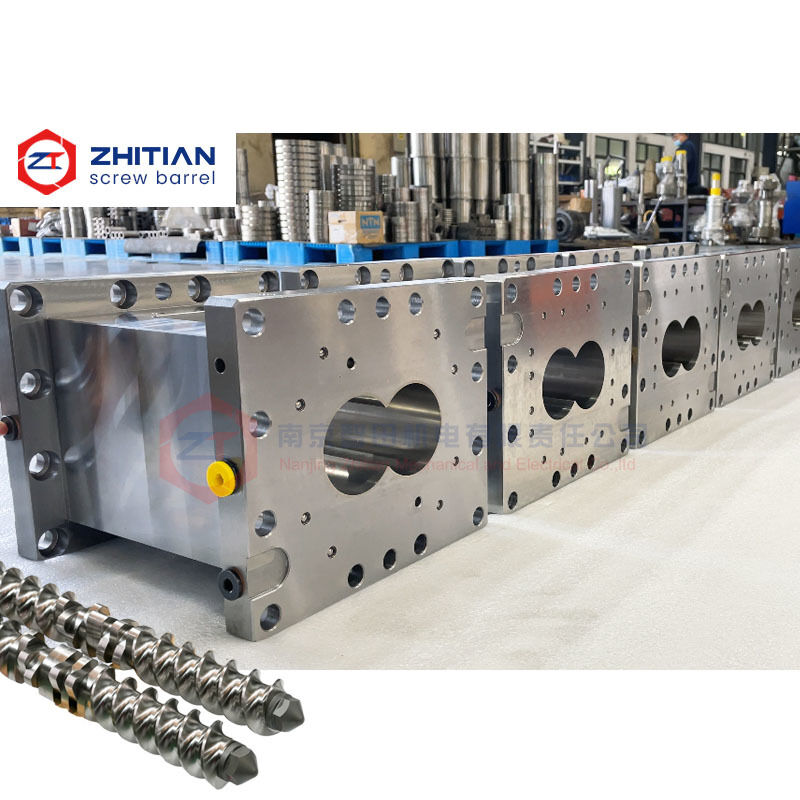

Barrillo dell'estruttore a doppia vite configurato per ciascuna zona di processo

Una linea di estrusione bivite non espone ogni sezione del cilindro alle stesse condizioni operative.

Le zone di alimentazione, fusione, miscelazione, degasaggio e accumulo di pressione hanno requisiti diversi per il design dell'apertura, il controllo della temperatura, la protezione dall'usura e il flusso del materiale. L'utilizzo della stessa configurazione del cilindro lungo tutta la linea può portare ad un'alimentazione instabile, un degasaggio inefficace, un'usura localizzata o fluttuazioni della pressione del fuso.

Questo cilindro per estrusore bivite personalizzato per zone di processo è prodotto in base alla funzione di ogni posizione nel processo di estrusione. La struttura del cilindro, le aperture, la protezione interna, i fori di riscaldamento e i canali di raffreddamento possono essere configurati in base al materiale lavorato e al layout della macchina esistente.

Aiuta a risolvere problemi come:

  • Assunzione irregolare del materiale nella zona di alimentazione
  • Accumulo di materiale attorno alle connessioni del cilindro
  • Degasaggio o devolatilizzazione insufficienti
  • Usura localizzata nelle zone di processo ad alto taglio
  • Pressione instabile prima della filiera
  • Configurazione errata delle porte dopo una modifica del processo
  • Un materiale del cilindro utilizzato per diverse condizioni di usura
Specifiche chiave
Articolo Configurazione disponibile
Tipo di prodotto Cilindro per estrusore bivite specifico per il processo
Struttura del cilindro Costruzione modulare segmentata
Sezioni disponibili Chiusa, alimentazione, degasaggio, vuoto e alimentazione laterale
Base di produzione Disegno, campione o dimensioni misurate
Configurazione del processo Zone di alimentazione, fusione, miscelazione, degasaggio e accumulo di pressione
Opzioni materiali Acciaio nitrurato, acciaio per utensili, rivestimento bimetallico e protezione in lega
Controllo della temperatura Fori di riscaldamento personalizzati, canali di raffreddamento e posizioni dei sensori
Personalizzazione delle porte Alimentazione principale, alimentazione laterale, sfiato atmosferico e apertura per vuoto
Ispezione Alesaggio, distanza tra i centri, porte, interfacce e tenuta dei canali
Scopo principale Flusso di materiale stabile e ottimizzazione delle zone di processo
Configurare il cilindro attorno al processo di estrusione

Il cilindro è più di un alloggiamento esterno per gli elementi della vite. Il suo alesaggio, le aperture, il layout del controllo della temperatura e la protezione interna del materiale influenzano il modo in cui il materiale si muove attraverso ogni fase del processo.

Una configurazione specifica per il processo considera:

  • Dove la materia prima entra nella macchina
  • Dove inizia la fusione
  • Dove avviene la miscelazione intensiva
  • Dove vengono aggiunti riempitivi o fibre
  • Dove vengono rimossi umidità o componenti volatili
  • Dove si sviluppa la pressione prima dello scarico

L'obiettivo non è semplicemente riprodurre le dimensioni esterne del cilindro originale. La sostituzione dovrebbe anche supportare la funzione della sua effettiva posizione di processo.

Migliorare l'assunzione di materiale nella zona di alimentazione

Una cattiva alimentazione può causare fluttuazioni di produzione, riempimento incompleto e pressione instabile a valle.

L'apertura del cilindro di alimentazione deve corrispondere alla forma del materiale e al sistema di alimentazione. Polveri, pellet, scaglie e materiali sfusi a bassa densità possono richiedere dimensioni di apertura e strutture di transizione diverse.

La sezione di alimentazione può essere personalizzata in base a:

  • Dimensioni del feeder principale
  • Densità apparente del materiale
  • Capacità di alimentazione richiesta
  • Lunghezza e larghezza dell'apertura
  • Connessione della tramoggia
  • Posizione del canale di raffreddamento
  • Interfacce del cilindro adiacenti

Un cilindro di alimentazione e degasaggio correttamente configurato aiuta la linea di estrusione a ricevere il materiale in modo più costante senza modificare inutilmente l'intero arrangiamento della macchina.

Supportare un degasaggio e una devolatilizzazione efficaci

Le sezioni di degasaggio vengono utilizzate per rilasciare aria intrappolata, umidità o componenti volatili dal materiale.

Una posizione di apertura inadatta o un volume libero insufficiente possono ridurre l'efficienza del degasaggio. Il materiale può anche fuoriuscire dallo sfiato quando la configurazione della vite, il livello di riempimento o la distribuzione della pressione non sono appropriati.

Un cilindro di degasaggio o per vuoto personalizzato può includere:

  • Apertura di sfiato atmosferico
  • Connessione per vuoto
  • Flangia personalizzata
  • Area di apertura allargata
  • Interfaccia di condensazione o raccolta
  • Connessione corrispondente per apparecchiature per vuoto esistenti

Il design del cilindro da solo non può correggere ogni problema di devolatilizzazione. Dovrebbero essere valutati anche la configurazione della vite, la velocità di alimentazione, la temperatura del fuso, il livello di vuoto e la condizione di riempimento a monte.

Ridurre l'usura localizzata nelle zone ad alto carico

L'usura del cilindro è spesso concentrata in aree specifiche piuttosto che distribuita uniformemente lungo l'intera linea di estrusione.

Le zone di miscelazione ad alto taglio, le posizioni di alimentazione di fibre di vetro e le sezioni di accumulo di pressione possono subire un'abrasione più grave rispetto alle zone di trasporto convenzionali.

Invece di utilizzare lo stesso materiale per ogni sezione, diversi sistemi di protezione possono essere selezionati in base alla posizione del processo.

Le opzioni disponibili includono:

  • 38CrMoAlA con alesaggio nitrurato per usura moderata
  • Rivestimento in acciaio per utensili per composti abrasivi
  • Rivestimento bimetallico per una maggiore durata
  • Lega resistente all'usura a base di nichel
  • Alesaggio interno rivestito al laser
  • Manicotto in lega integrale
  • Sistema in lega resistente alla corrosione

Questo approccio basato sulle zone consente di applicare materiali ad alte prestazioni dove l'usura è più grave, mentre le sezioni meno esigenti mantengono una configurazione più economica.

Mantenere un flusso stabile tra le sezioni adiacenti

Il percorso del flusso interno dovrebbe rimanere continuo attraverso tutte le connessioni del cilindro.

Disallineamento dell'alesaggio, gradini interni o posizionamento errato tra sezioni adiacenti possono causare:

  • Ritenzione del materiale
  • Surriscaldamento locale
  • Degradazione del polimero
  • Fluttuazione della pressione
  • Aumento dell'usura vicino alla giunzione
  • Difficoltà di pulizia durante i cambi di materiale

Le dimensioni critiche di corrispondenza includono:

  • Geometria dell'alesaggio
  • Distanza tra i centri
  • Lunghezza totale
  • Superfici di connessione
  • Gradini di posizionamento
  • Posizioni dei fori dei bulloni
  • Posizioni delle porte
  • Interfacce di riscaldamento e raffreddamento

Questi dettagli dovrebbero essere confermati da un disegno originale, un campione esistente o misurazioni dimensionali complete.

Adattare il cilindro per modifiche di processo

I requisiti di produzione possono cambiare dopo l'installazione della linea di estrusione.

Un cliente potrebbe aver bisogno di:

  • Aggiungere un feeder laterale
  • Introdurre degasaggio sottovuoto
  • Cambiare la posizione di alimentazione principale
  • Processare una formulazione più abrasiva
  • Migliorare il raffreddamento in una zona di processo
  • Aggiungere un sensore di temperatura
  • Convertire una sezione chiusa in una sezione funzionale

Nei casi appropriati, una sezione di cilindro specifica per il processo può supportare queste modifiche senza sostituire l'intero gruppo cilindro.

Tuttavia, lo spazio di installazione disponibile, la configurazione della vite, le attrezzature ausiliarie e la struttura del telaio della macchina devono essere verificati prima di apportare una modifica funzionale.

Produzione e ispezione

Un cilindro personalizzato deve corrispondere sia alle dimensioni della macchina che alla funzione di processo prevista.

Gli elementi di ispezione possono includere:

  • Dimensioni dell'alesaggio interno
  • Distanza tra i centri
  • Geometria dell'alesaggio
  • Lunghezza totale
  • Parallelismo
  • Precisione della superficie di connessione
  • Dimensioni di posizionamento
  • Posizione e dimensione delle porte
  • Layout dei fori dei bulloni
  • Posizione dei fori di riscaldamento
  • Tenuta del canale di raffreddamento
  • Allineamento con le sezioni adiacenti

I registri di ispezione possono essere conservati per supportare ordini ripetuti e manutenzione futura.

Informazioni richieste per la valutazione tecnica

Si prega di fornire:

  1. Marca dell'estrusore e informazioni sulla macchina
  2. Posizione della sezione del cilindro richiesta
  3. Disegno originale, quando disponibile
  4. Campione di cilindro usato o misurazioni dimensionali
  5. Dimensioni dell'alesaggio e della distanza tra i centri
  6. Lunghezza del cilindro e struttura di connessione
  7. Tipo di porta esistente
  8. Funzione di alimentazione, degasaggio o alimentazione laterale richiesta
  9. Disposizione di riscaldamento e raffreddamento
  10. Materiale processato
  11. Tipo e percentuale di riempitivo
  12. Problema di produzione attuale
  13. Quantità richiesta

La formulazione processata e il problema operativo sono importanti perché aiutano a determinare la struttura e il materiale appropriati del cilindro.

Domande frequenti

Diverse sezioni del cilindro possono utilizzare materiali diversi?

Sì. I materiali possono essere selezionati in base alle condizioni di usura, corrosione e pressione di ciascuna zona di processo.

Un cilindro chiuso può essere trasformato in una sezione di degasaggio?

Potrebbe essere possibile, ma la configurazione della vite, lo spazio di installazione disponibile, il sistema di vuoto e la pressione di processo devono essere valutati prima.

L'apertura di alimentazione può essere personalizzata?

Sì. Le dimensioni dell'apertura e la struttura di connessione possono essere adattate al feeder, alla tramoggia e alle caratteristiche del materiale esistenti.

Una modifica del cilindro può risolvere un'uscita di estrusione instabile?

Può aiutare quando l'instabilità è correlata all'alimentazione, al degasaggio, all'usura dell'alesaggio o a una configurazione del cilindro inadatta. Dovrebbero essere controllate anche le condizioni della vite, le prestazioni del feeder, le impostazioni di processo e il carico del motore.

Richiedi una revisione della configurazione per zone di processo

Inviaci il disegno del cilindro, la posizione di installazione e la descrizione del problema di produzione attuale.

Possiamo aiutare a valutare:

  • Se la funzione del cilindro corrisponde alla sua posizione di processo
  • Se la struttura di alimentazione o degasaggio dovrebbe essere modificata
  • Se l'usura localizzata richiede un aggiornamento del materiale
  • Se le interfacce esistenti possono essere mantenute
  • Quali dimensioni devono essere confermate prima della produzione

Invia i tuoi requisiti di processo per la revisione della configurazione del cilindro
